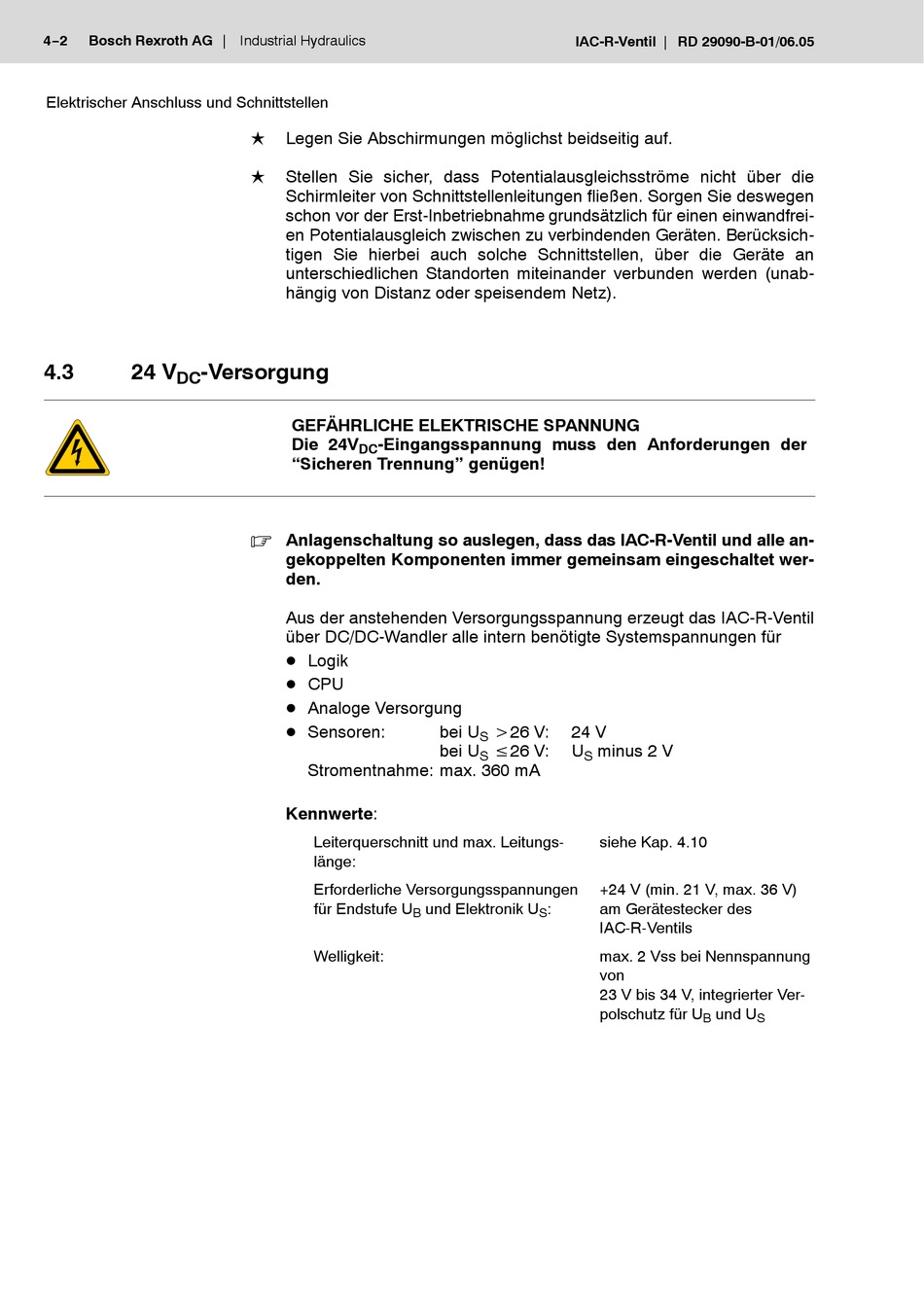

4−2
Bosch Rexroth AG
Elektrischer Anschluss und Schnittstellen
4.3
24 V
-Versorgung
DC
Industrial Hydraulics
Legen Sie Abschirmungen möglichst beidseitig auf.
L
Stellen Sie sicher, dass Potentialausgleichsströme nicht über die
L
Schirmleiter von Schnittstellenleitungen fließen. Sorgen Sie deswegen
schon vor der Erst-Inbetriebnahme grundsätzlich für einen einwandfrei-
en Potentialausgleich zwischen zu verbindenden Geräten. Berücksich-
tigen Sie hierbei auch solche Schnittstellen, über die Geräte an
unterschiedlichen Standorten miteinander verbunden werden (unab-
hängig von Distanz oder speisendem Netz).
GEFÄHRLICHE ELEKTRISCHE SPANNUNG
Die 24V
-Eingangsspannung muss den Anforderungen der
DC
"Sicheren Trennung" genügen!
Anlagenschaltung so auslegen, dass das IAC-R-Ventil und alle an-
.
gekoppelten Komponenten immer gemeinsam eingeschaltet wer-
den.
Aus der anstehenden Versorgungsspannung erzeugt das IAC-R-Ventil
über DC/DC-Wandler alle intern benötigte Systemspannungen für
D Logik
D CPU
D Analoge Versorgung
D Sensoren:
Stromentnahme: max. 360 mA
Kennwerte:
Leiterquerschnitt und max. Leitungs-
länge:
Erforderliche Versorgungsspannungen
für Endstufe U
B
Welligkeit:
IAC-R-Ventil
bei U
u26 V:
24 V
S
bei U
v26 V:
U
minus 2 V
S
S
siehe Kap. 4.10
+24 V (min. 21 V, max. 36 V)
und Elektronik U
:
am Gerätestecker des
S
IAC-R-Ventils
max. 2 Vss bei Nennspannung
von
23 V bis 34 V, integrierter Ver-
polschutz für U
RD 29090-B-01/06.05
und U
B
S
