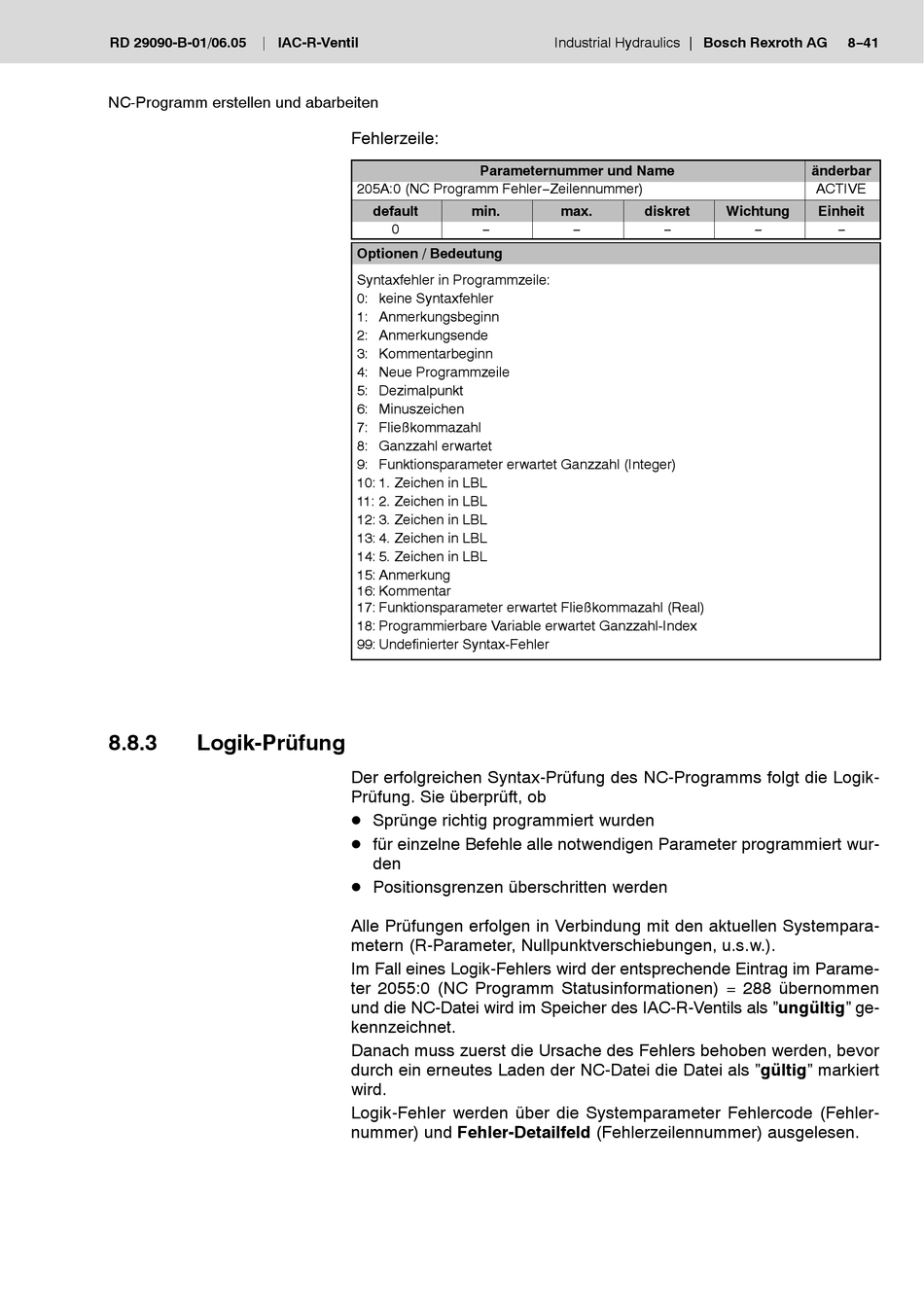

RD 29090-B-01/06.05
IAC-R-Ventil
NC-Programm erstellen und abarbeiten
8.8.3
Logik-Prüfung
Fehlerzeile:
Parameternummer und Name
205A:0 (NC Programm Fehler−Zeilennummer)
default
min.
0
−
Optionen / Bedeutung
Syntaxfehler in Programmzeile:
0: keine Syntaxfehler
1: Anmerkungsbeginn
2: Anmerkungsende
3: Kommentarbeginn
4: Neue Programmzeile
5: Dezimalpunkt
6: Minuszeichen
7: Fließkommazahl
8: Ganzzahl erwartet
9: Funktionsparameter erwartet Ganzzahl (Integer)
10: 1. Zeichen in LBL
11: 2. Zeichen in LBL
12: 3. Zeichen in LBL
13: 4. Zeichen in LBL
14: 5. Zeichen in LBL
15: Anmerkung
16: Kommentar
17: Funktionsparameter erwartet Fließkommazahl (Real)
18: Programmierbare Variable erwartet Ganzzahl-Index
99: Undefinierter Syntax-Fehler
Der erfolgreichen Syntax-Prüfung des NC-Programms folgt die Logik-
Prüfung. Sie überprüft, ob
D Sprünge richtig programmiert wurden
D für einzelne Befehle alle notwendigen Parameter programmiert wur-
den
D Positionsgrenzen überschritten werden
Alle Prüfungen erfolgen in Verbindung mit den aktuellen Systempara-
metern (R-Parameter, Nullpunktverschiebungen, u.s.w.).
Im Fall eines Logik-Fehlers wird der entsprechende Eintrag im Parame-
ter 2055:0 (NC Programm Statusinformationen) = 288 übernommen
und die NC-Datei wird im Speicher des IAC-R-Ventils als "ungültig" ge-
kennzeichnet.
Danach muss zuerst die Ursache des Fehlers behoben werden, bevor
durch ein erneutes Laden der NC-Datei die Datei als "gültig" markiert
wird.
Logik-Fehler werden über die Systemparameter Fehlercode (Fehler-
nummer) und Fehler-Detailfeld (Fehlerzeilennummer) ausgelesen.
Industrial Hydraulics
Bosch Rexroth AG
max.
diskret
Wichtung
−
−
8−41
änderbar
ACTIVE
Einheit
−
−
