RD 29090-B-01/06.05
IAC-R-Ventil

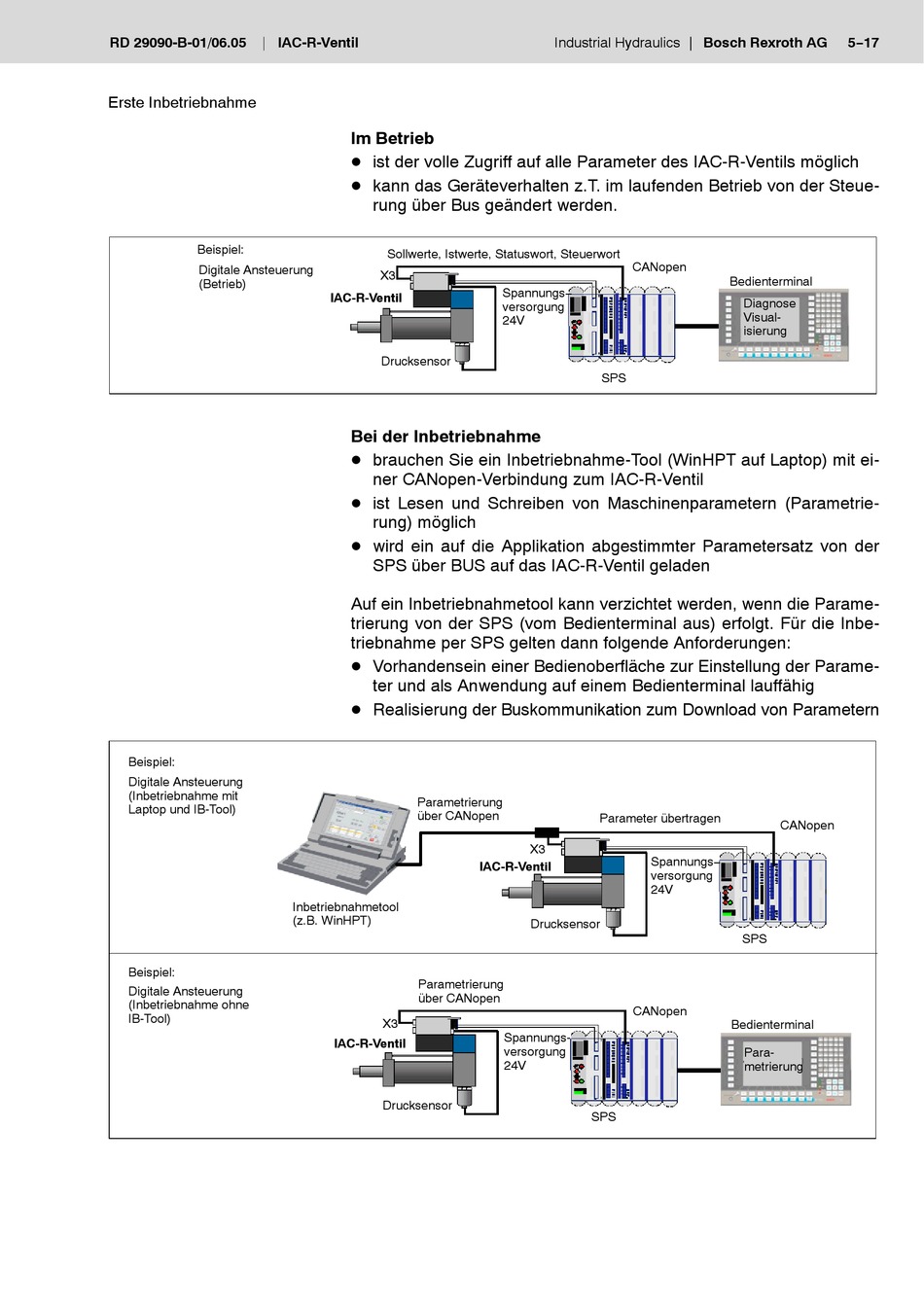

Erste Inbetriebnahme
Beispiel:
Digitale Ansteuerung
(Betrieb)
Beispiel:
Digitale Ansteuerung
(Inbetriebnahme mit
Laptop und IB-Tool)
Beispiel:
Digitale Ansteuerung
(Inbetriebnahme ohne
IB-Tool)
Im Betrieb
D ist der volle Zugriff auf alle Parameter des IAC-R-Ventils möglich
D kann das Geräteverhalten z.T. im laufenden Betrieb von der Steue-
rung über Bus geändert werden.
Sollwerte, Istwerte, Statuswort, Steuerwort
X3
IAC-R-Ventil
Drucksensor
Bei der Inbetriebnahme
D brauchen Sie ein Inbetriebnahme-Tool (WinHPT auf Laptop) mit ei-
ner CANopen-Verbindung zum IAC-R-Ventil
D ist Lesen und Schreiben von Maschinenparametern (Parametrie-
rung) möglich
D wird ein auf die Applikation abgestimmter Parametersatz von der
SPS über BUS auf das IAC-R-Ventil geladen
Auf ein Inbetriebnahmetool kann verzichtet werden, wenn die Parame-
trierung von der SPS (vom Bedienterminal aus) erfolgt. Für die Inbe-
triebnahme per SPS gelten dann folgende Anforderungen:
D Vorhandensein einer Bedienoberfläche zur Einstellung der Parame-
ter und als Anwendung auf einem Bedienterminal lauffähig
D Realisierung der Buskommunikation zum Download von Parametern
Parametrierung
über CANopen
Inbetriebnahmetool
(z.B. WinHPT)
Parametrierung
über CANopen
X3
IAC-R-Ventil
Drucksensor
Industrial Hydraulics
CANopen
Spannungs−
versorgung
24V
SPS
Parameter übertragen
X3
Spannungs−
IAC-R-Ventil
versorgung
24V
Drucksensor
CANopen
Spannungs-
versorgung
24V
SPS
Bosch Rexroth AG
5−17
Bedienterminal
Diagnose
Visual-
isierung
CANopen
SPS
Bedienterminal
Para-
metrierung
