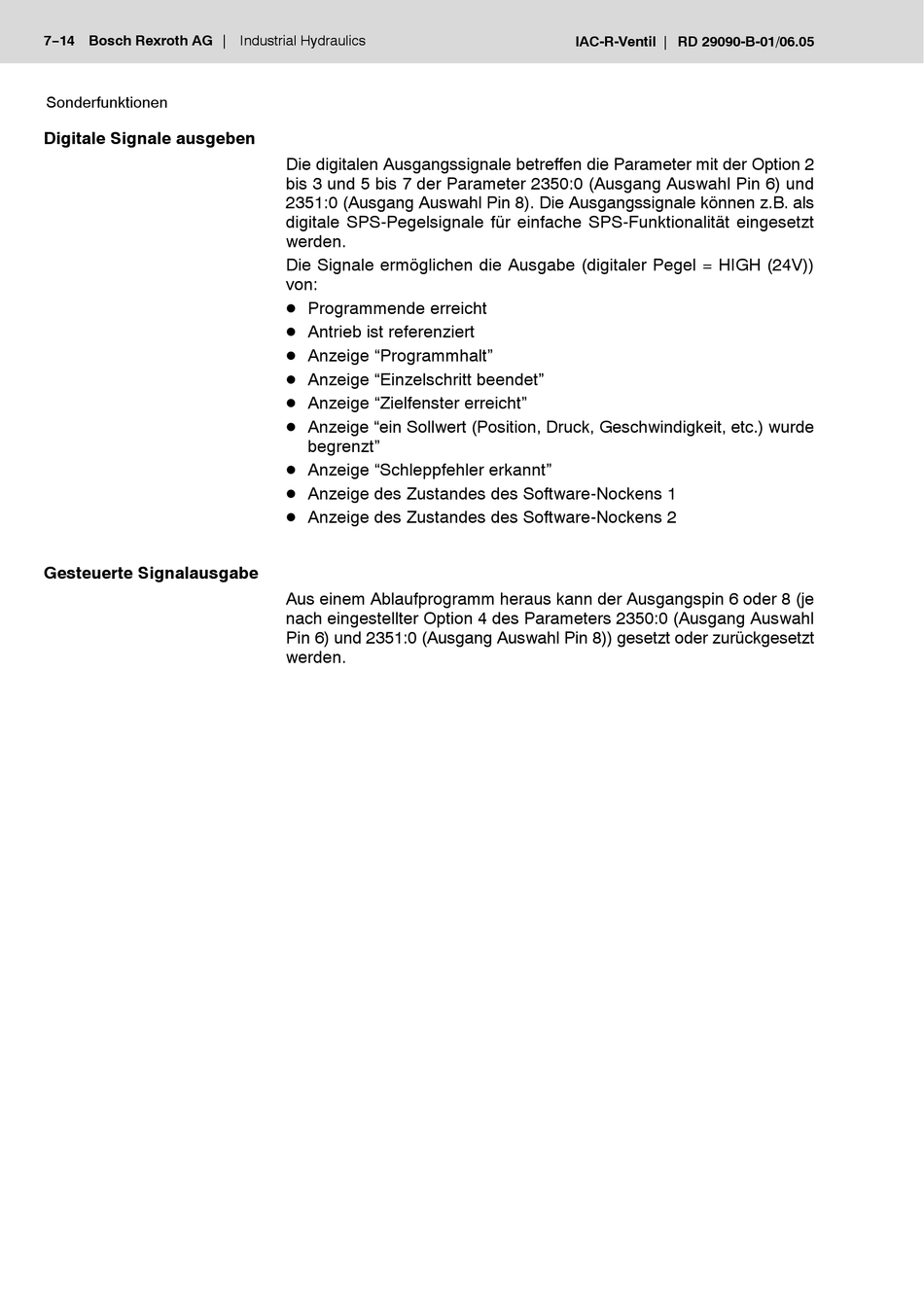

7−14
Bosch Rexroth AG
Sonderfunktionen
Digitale Signale ausgeben
Gesteuerte Signalausgabe
Industrial Hydraulics
Die digitalen Ausgangssignale betreffen die Parameter mit der Option 2
bis 3 und 5 bis 7 der Parameter 2350:0 (Ausgang Auswahl Pin 6) und
2351:0 (Ausgang Auswahl Pin 8). Die Ausgangssignale können z.B. als
digitale SPS-Pegelsignale für einfache SPS-Funktionalität eingesetzt
werden.
Die Signale ermöglichen die Ausgabe (digitaler Pegel = HIGH (24V))
von:
D Programmende erreicht
D Antrieb ist referenziert
D Anzeige "Programmhalt"
D Anzeige "Einzelschritt beendet"
D Anzeige "Zielfenster erreicht"
D Anzeige "ein Sollwert (Position, Druck, Geschwindigkeit, etc.) wurde
begrenzt"
D Anzeige "Schleppfehler erkannt"
D Anzeige des Zustandes des Software-Nockens 1
D Anzeige des Zustandes des Software-Nockens 2
Aus einem Ablaufprogramm heraus kann der Ausgangspin 6 oder 8 (je
nach eingestellter Option 4 des Parameters 2350:0 (Ausgang Auswahl
Pin 6) und 2351:0 (Ausgang Auswahl Pin 8)) gesetzt oder zurückgesetzt
werden.
IAC-R-Ventil
RD 29090-B-01/06.05
