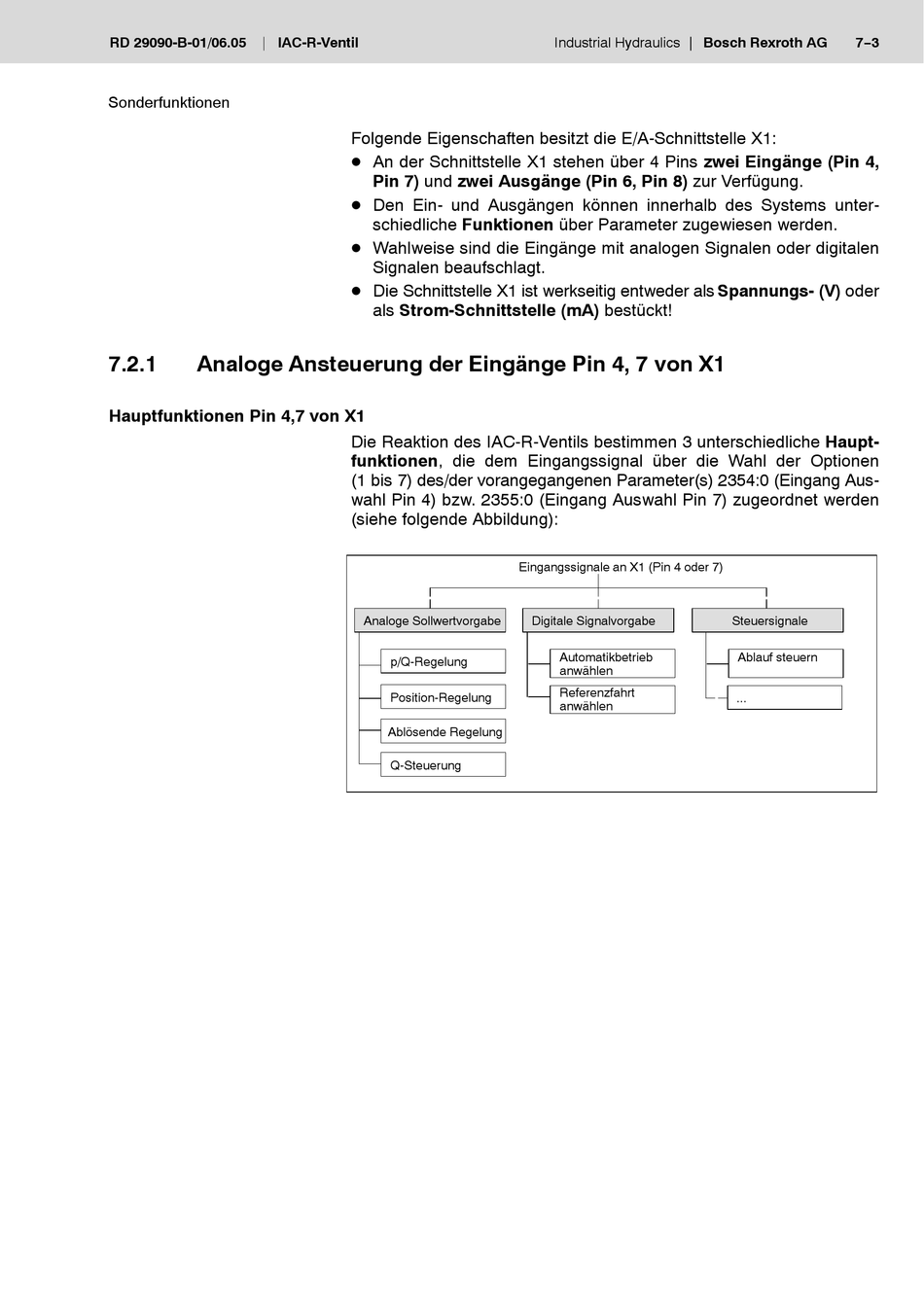

RD 29090-B-01/06.05
IAC-R-Ventil
Sonderfunktionen
7.2.1
Analoge Ansteuerung der Eingänge Pin 4, 7 von X1
Hauptfunktionen Pin 4,7 von X1
Folgende Eigenschaften besitzt die E/A-Schnittstelle X1:
D An der Schnittstelle X1 stehen über 4 Pins zwei Eingänge (Pin 4,
Pin 7) und zwei Ausgänge (Pin 6, Pin 8) zur Verfügung.
D Den Ein- und Ausgängen können innerhalb des Systems unter-
schiedliche Funktionen über Parameter zugewiesen werden.
D Wahlweise sind die Eingänge mit analogen Signalen oder digitalen
Signalen beaufschlagt.
D Die Schnittstelle X1 ist werkseitig entweder als Spannungs- (V) oder
als Strom-Schnittstelle (mA) bestückt!
Die Reaktion des IAC-R-Ventils bestimmen 3 unterschiedliche Haupt-
funktionen, die dem Eingangssignal über die Wahl der Optionen
(1 bis 7) des/der vorangegangenen Parameter(s) 2354:0 (Eingang Aus-
wahl Pin 4) bzw. 2355:0 (Eingang Auswahl Pin 7) zugeordnet werden
(siehe folgende Abbildung):
Eingangssignale an X1 (Pin 4 oder 7)
Analoge Sollwertvorgabe
p/Q-Regelung
Position-Regelung
Ablösende Regelung
Q-Steuerung
Industrial Hydraulics
Bosch Rexroth AG
Digitale Signalvorgabe
Automatikbetrieb
anwählen
Referenzfahrt
anwählen
7−3
Steuersignale
Ablauf steuern
...
