RD 29090-B-01/06.05
IAC-R-Ventil
Industrial Hydraulics
Bosch Rexroth AG
6−159
Reglerfunktion und Optimierung

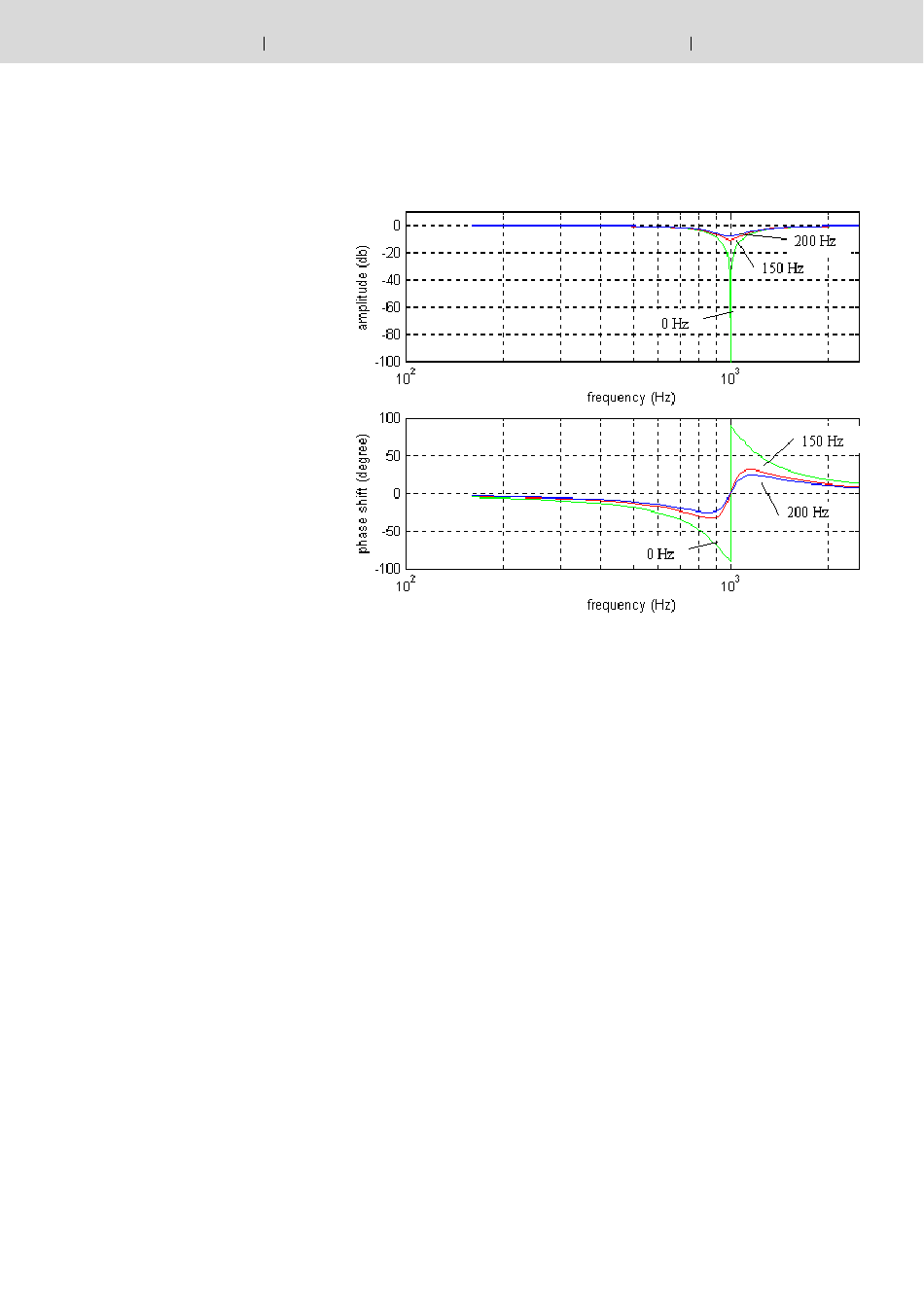

Beispiel 3:
Variation der Zählerbandbreite (fs = 1000 Hz, f0 = fs, bw = 500 Hz,
bwn = 0, 150, 200 Hz).
Mit dem Parameter f0_faktor wird das Verhältnis von Sperrfrequenz fs
und Eigenfrequenz f0 bestimmt. Dadurch wird der Amplitudengang für
Frequenzen größer als der Sperrfrequenz festgelegt. Für f0_faktor < 1
(f0 < fs) wird die Amplitude abgesenkt, für f0_faktor > 1 (f0 > fs) wird die
Amplitude angehoben. Für den Wert des Parameters f0_faktor sollte
deshalb generell der Defaultwert beibehalten werden.
