3 Wartung
3.3.9 Überprüfen des Kabelbaums
Fortsetzung
Sitz der Kabel, Achse 5-6

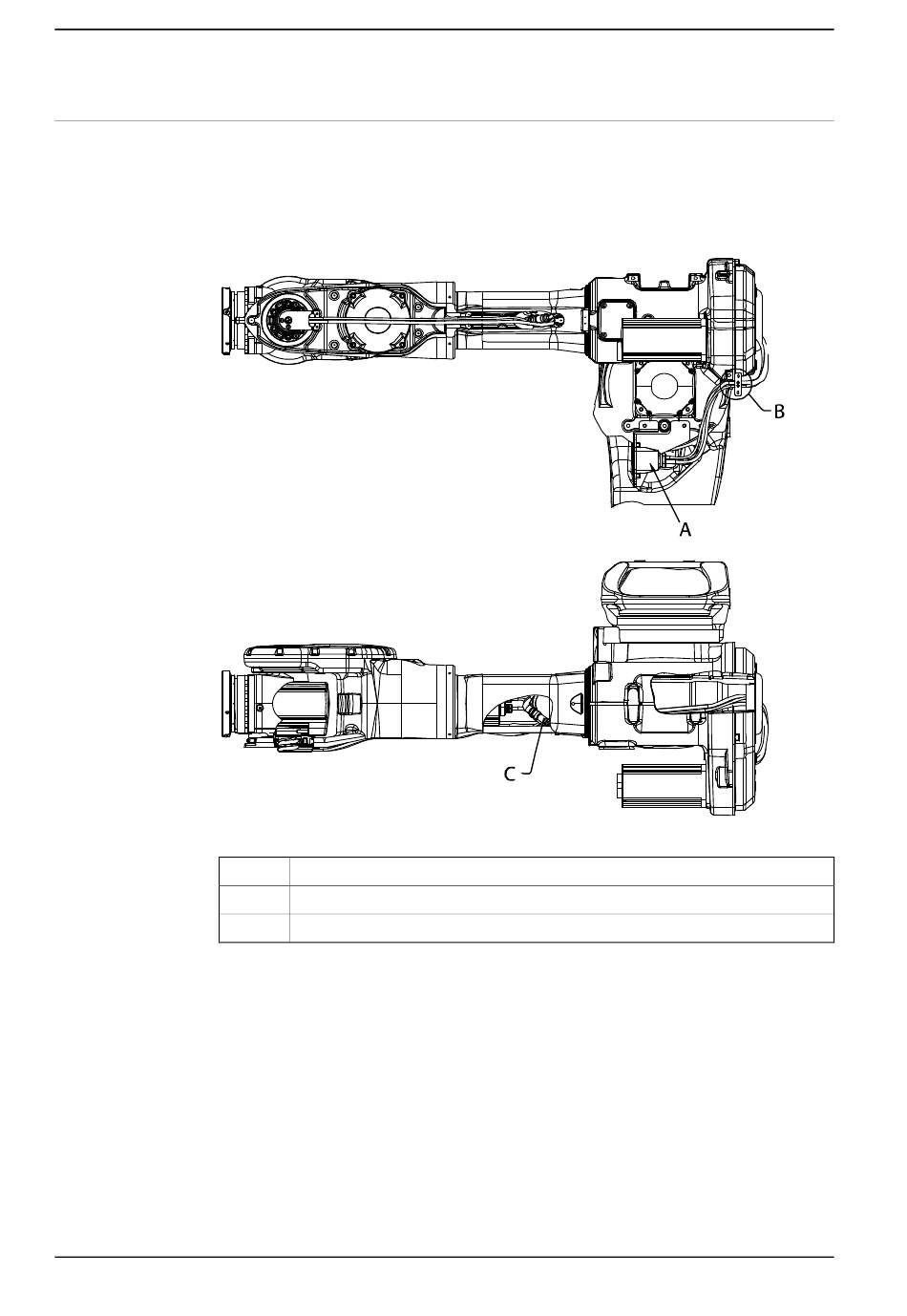

Der Roboter-Kabelbaum, Achse 5-6, ist wie in folgender Abbildung positioniert.
Hinweis: Der Kabelbaum ist auch ohne den Teilungspunkt R2.M5/6 erhältlich. Mit
Ausnahme der Anschlüsse am Teilungspunkt sind die übrigen Inspektionspunkte
identisch für den Kabelbaum, der ohne Aufteilung von Achse 1 zu Achse 6 verläuft.
xx0200000234
A
B
C
Fortsetzung auf nächster Seite
148
Anschlüsse an Kabelbaumteilungspunkt; R2.M5/6
Kabelbefestigung, Rückseite des Oberarms
Kabelbefestigung, Oberarmrohr
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
Produkthandbuch - IRB 6650S
3HAC020993-003 Revision: AG
