Produkthandbuch - IRB 6650S
3HAC020993-003 Revision: AG
Aktion
Setzen Sie die beiden Führungs-
stifte im Verhältnis von 180° in
die Bohrungen im Oberarm ein,
die für die Befestigungsschrau-
ben des Getriebes benutzt wer-
den.
VORSICHT
Das Getriebe wiegt 60 kg! Alle
Hebevorrichtungen müssen
entsprechend dimensioniert
sein!

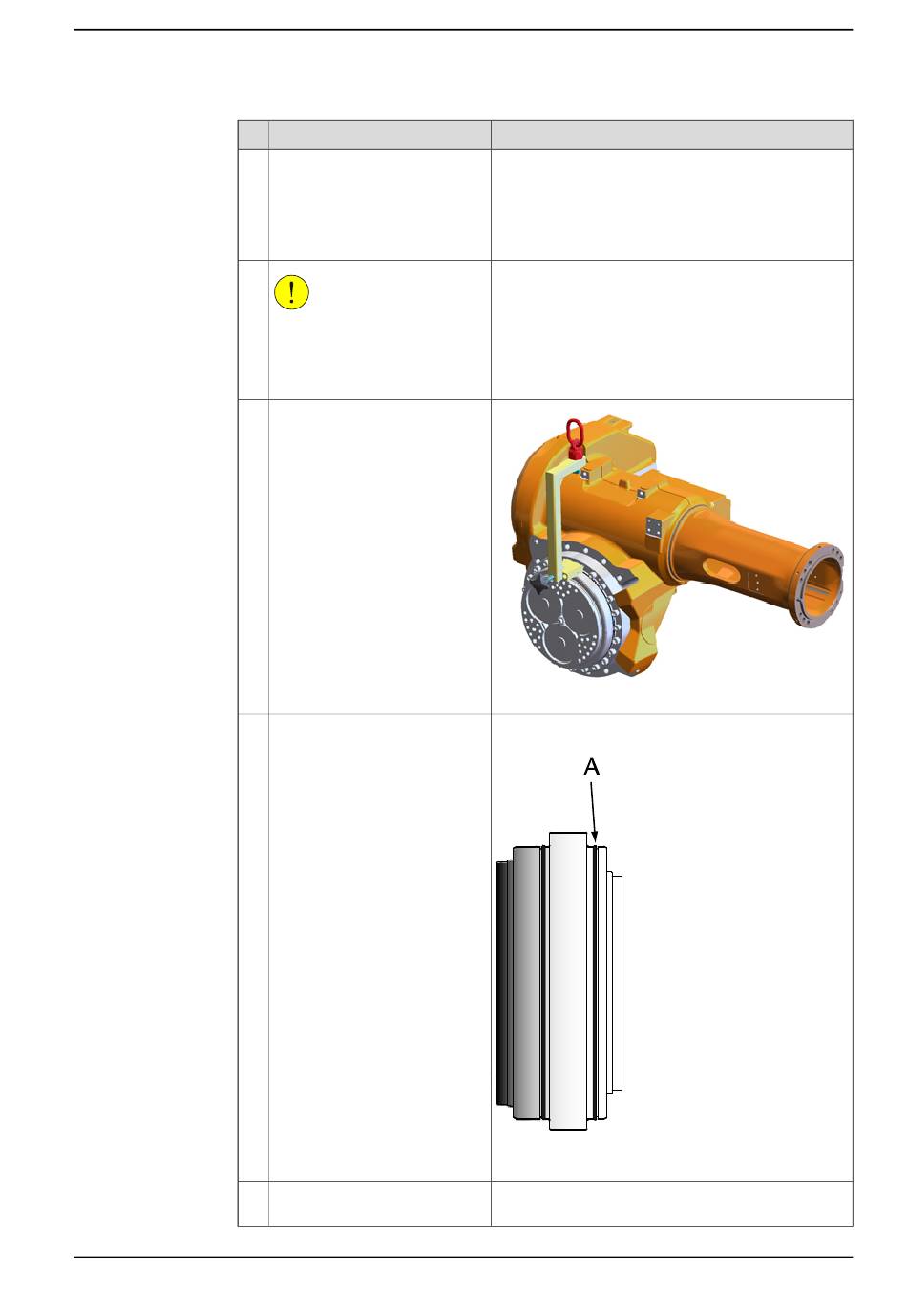

Bringen Sie die Hebevorrichtung
RV2 an, wie in der Abbildung
gezeigt.
Stellen Sie sicher, dass die bei-
den O-Ringe am Getriebe befes-
tigt sind. Tragen Sie Fett auf die
O-Ringe auf, um sicherzustellen,
dass sie bei der Montage in ihrer
Nut sitzen bleiben.
Bei Beschädigung austauschen!
Heben Sie das Getriebe in seine
Montageposition.
© Copyright 2004-2022 ABB. Alle Rechte vorbehalten.
4.7.3 Austauschen des Getriebes Achse 3
Hinweis
Die Artikelnummer finden Sie unter
Ausrüstung auf Seite
382.
xx0900000113
Die Artikelnummer finden Sie unter
Ausrüstung auf Seite
382.
xx0200000173
•
A: O-Ring, Getriebe, Achse 3
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
Erforderliche
Erforderliche
387
