5.2.1 Synchronisierungsmarkierungen und Synchronisierungsposition für Achsen

5.2 Synchronisierungsmarkierungen und Richtungen der Achsenbewegung

5.2.1 Synchronisierungsmarkierungen und Synchronisierungsposition für Achsen
Einleitung
Dieser Abschnitt zeigt die Position der Synchronisierungsmarkierungen und die
Synchronisierungsposition für jede Achse.

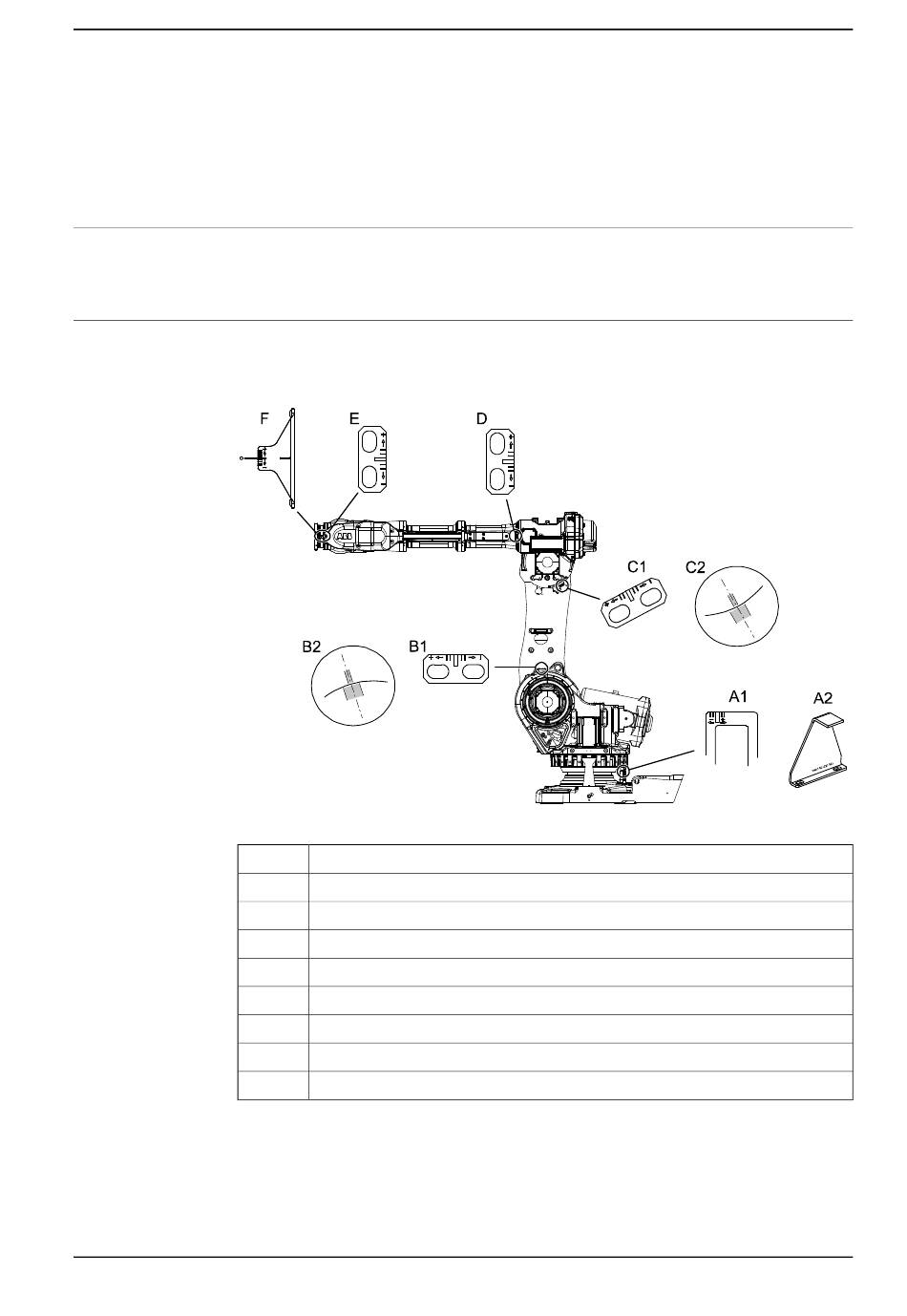

Synchronisierungsmarkierungen, IRB 6650S
Die Abbildung zeigt den IRB 6600, die Skalen und ihre Positionen sind jedoch
dieselben.
xx0200000176
A1
A2
B1
B2
C1
C2
D
E
F
Produkthandbuch - IRB 6650S
3HAC020993-003 Revision: AG
Synchronisierungsmarkierung, Achse 1 (ältere Version)
Synchronisierungsmarkierung, Achse 1 (neuere Version)
Synchronisierungsmarkierung, Achse 2 (ältere Version)
Synchronisierungsmarkierung, Achse 2 (neuere Version)
Synchronisierungsmarkierung, Achse 3 (ältere Version)
Synchronisierungsmarkierung, Achse 3 (neuere Version)
Synchronisierungsmarkierung Achse 4
Synchronisierungsmarkierung Achse 5
Synchronisierungsmarkierung Achse 6
