284/148 ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
Digitale Eingänge/Ausgänge
Die verwendeten digitalen Eingänge bzw. Ausgänge in der ctrlX SAFETY Steuerung
können auch im FastChannel verwendet werden. Die Verwendung kann in den
einzelnen Elementen konfiguriert werden. Folgende Einschränkungen gibt es:
Digitale Eingänge:
•
Keine Verwendung von Eingangselementen mit Zeitüberwachung möglich.
•
Keine Verwendung von Eingangselementen mit Starttest
Digitale Ausgänge
•
Keine Verwendung von Relais möglich
•
Verwendung der Ausgänge nur im FastChannel- oder im Standard-
Funktionsplan möglich
Programmbeispiel:
Aktivierung Ausgang auf Slave-Gerät über „Standard" Funktionsplan
(Standardreaktionszeit) und Abschaltung über Fast-Channel-verarbeitung
(Reaktionszeit Fast-Channel)

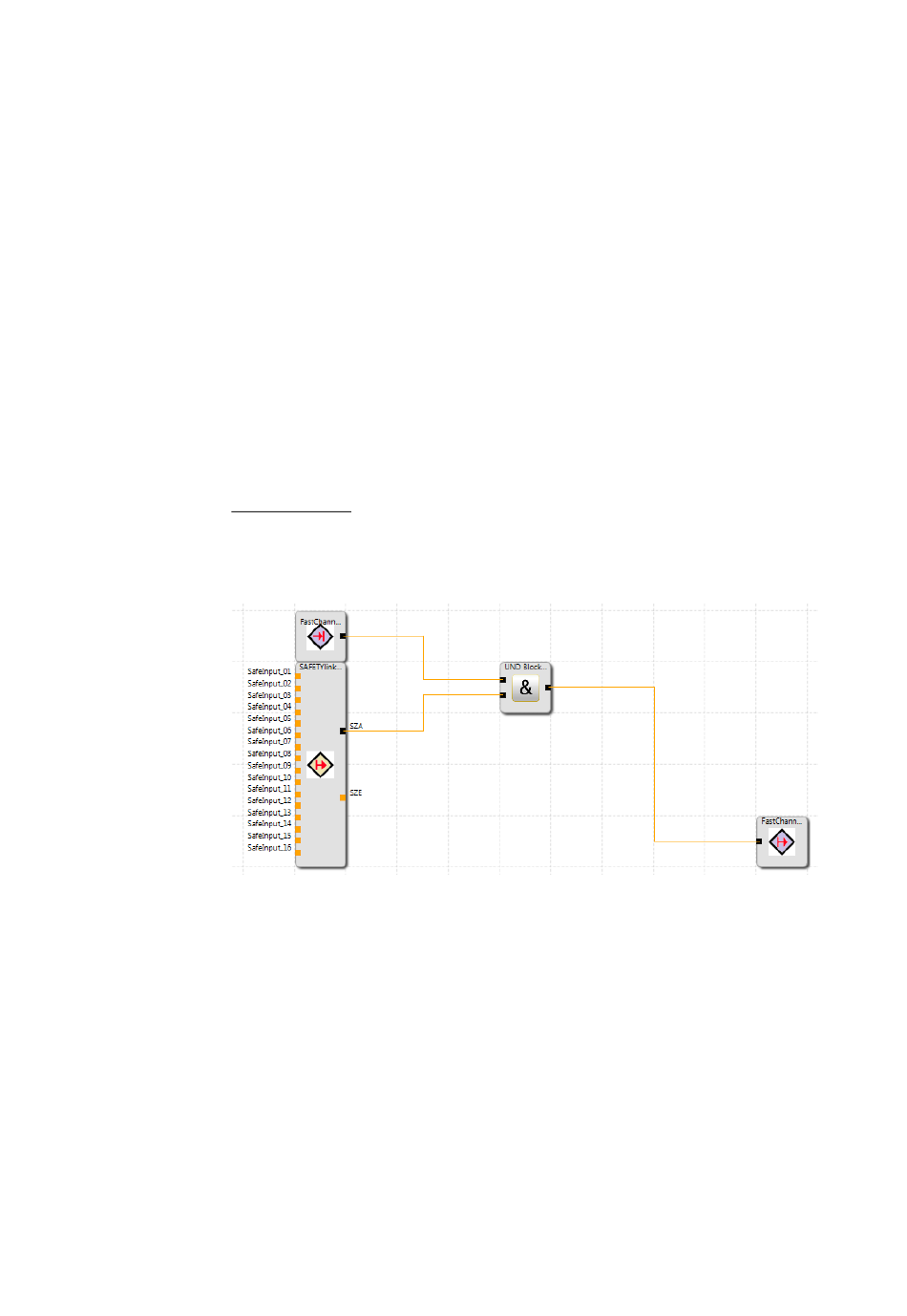

Abb. 153 Fast-Channel Funktionsblöcke im Funktionsplan
