3.3.2 Überprüfung des Ölstands, Getriebe Achse 2
3.3.2 Überprüfung des Ölstands, Getriebe Achse 2

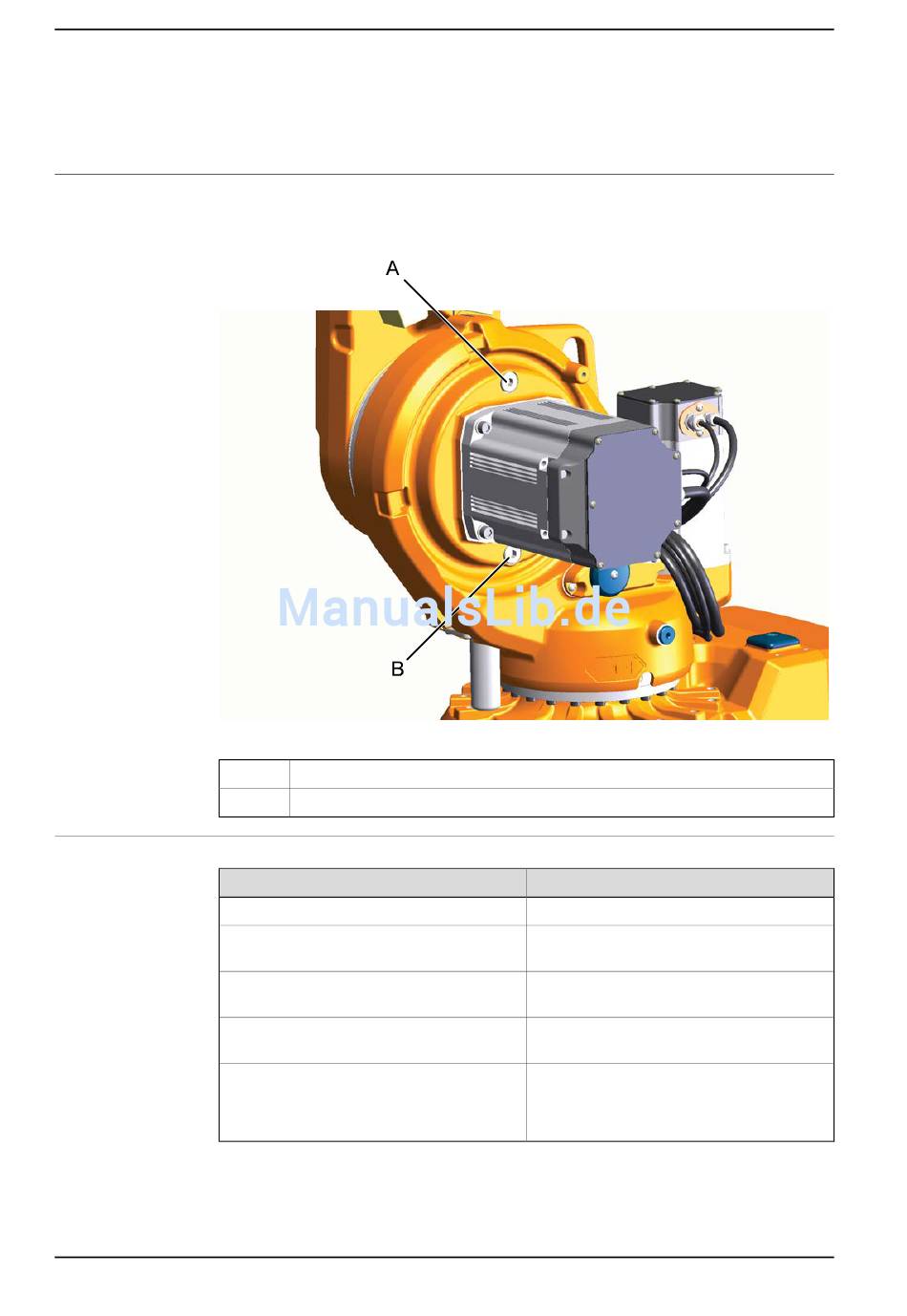

Position von Getriebe Achse 2
Das Getriebe Achse 2 sitzt am Drehpunkt des Unterarms unter der Motorhalterung.
Die Ölstopfen werden in der Abbildung gezeigt.
xx0800000305
A
B
Erforderliche Ausrüstung
Geräte
Ölstopfendichtungsscheibe, Getriebe
Schmieröl
Ölstopfen (Schnellanschluss)
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Fortsetzung auf nächster Seite
130
Ölstopfen, Auffüllen
Ölstopfen, Ablassen (Schnellanschluss)
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Hinweis
3HAC029646-001
Siehe Abschnitt Art der Schmierung in Getrie-
ben auf Seite 154.
Ersatzteilnummer siehe Ersatzteillisten auf
Seite 393.
Der Inhalt wird im Abschnitt
zeuge auf Seite 389 beschrieben.
Diese Prozeduren umfassen Verweise auf
die erforderlichen Werkzeuge.
3HAC035504-003 Revision: E
Standardwerk-
