4.8.3 Austauschen von Getriebe Achse 3

4.8.3 Austauschen von Getriebe Achse 3
Position von Getriebe Achse 3

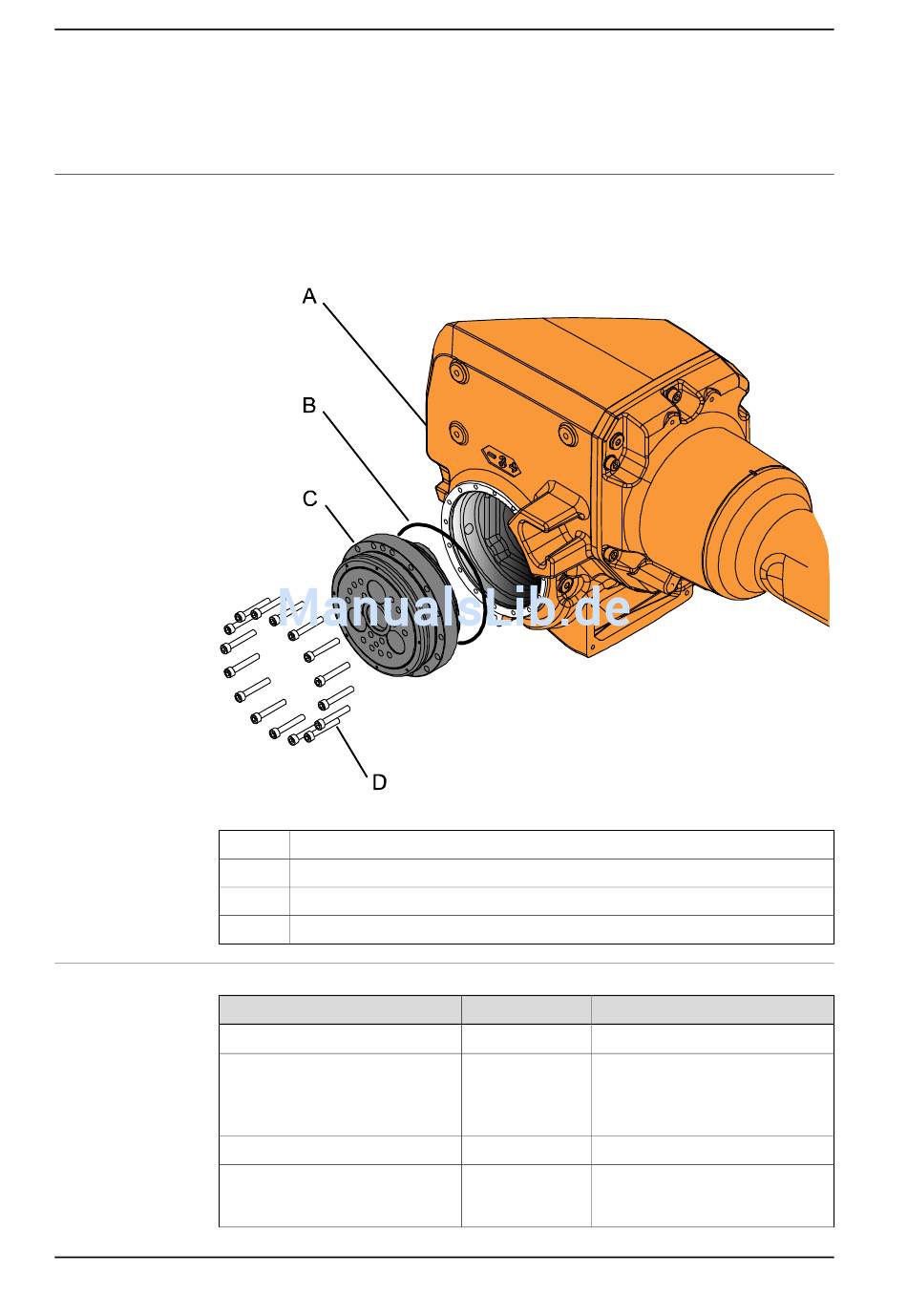

Die Position des Getriebes wird in der Abbildung gezeigt.
Die Abbildung zeigt die Standardversion des IRB 2600. Die Montage gilt jedoch
auch für das Modell IRB 2600ID.
xx0900000381
A
B
C
D
Erforderliche Ausrüstung
Geräte
Getriebe
Führungsstifte
Drehwerkzeug
Standardwerkzeugsatz
Fortsetzung auf nächster Seite
358
Oberarm
O-Ring
Getriebe Achse 3
Befestigungsschrauben M6x40, Klasse Stahl 12.9 Gleitmo (16 Stück)
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Art.-Nr. Hinweis
Siehe
2 St., Abmessung: M6. 2 St., Abmes-
sung: M8.
Zum Führen des Getriebes und des
Oberarms beim Aus-/Einbau.
3HAB7887-1
Der Inhalt wird im Abschnitt
dardwerkzeuge auf Seite 389
schrieben.
3HAC035504-003 Revision: E
Ersatzteillisten auf Seite 393.
Stan-
be-
