4.4.2 Austauschen der kompletten Hohlwelleneinheit

Einleitung
Dieser Abschnitt gilt nicht für IRB 2600ID.

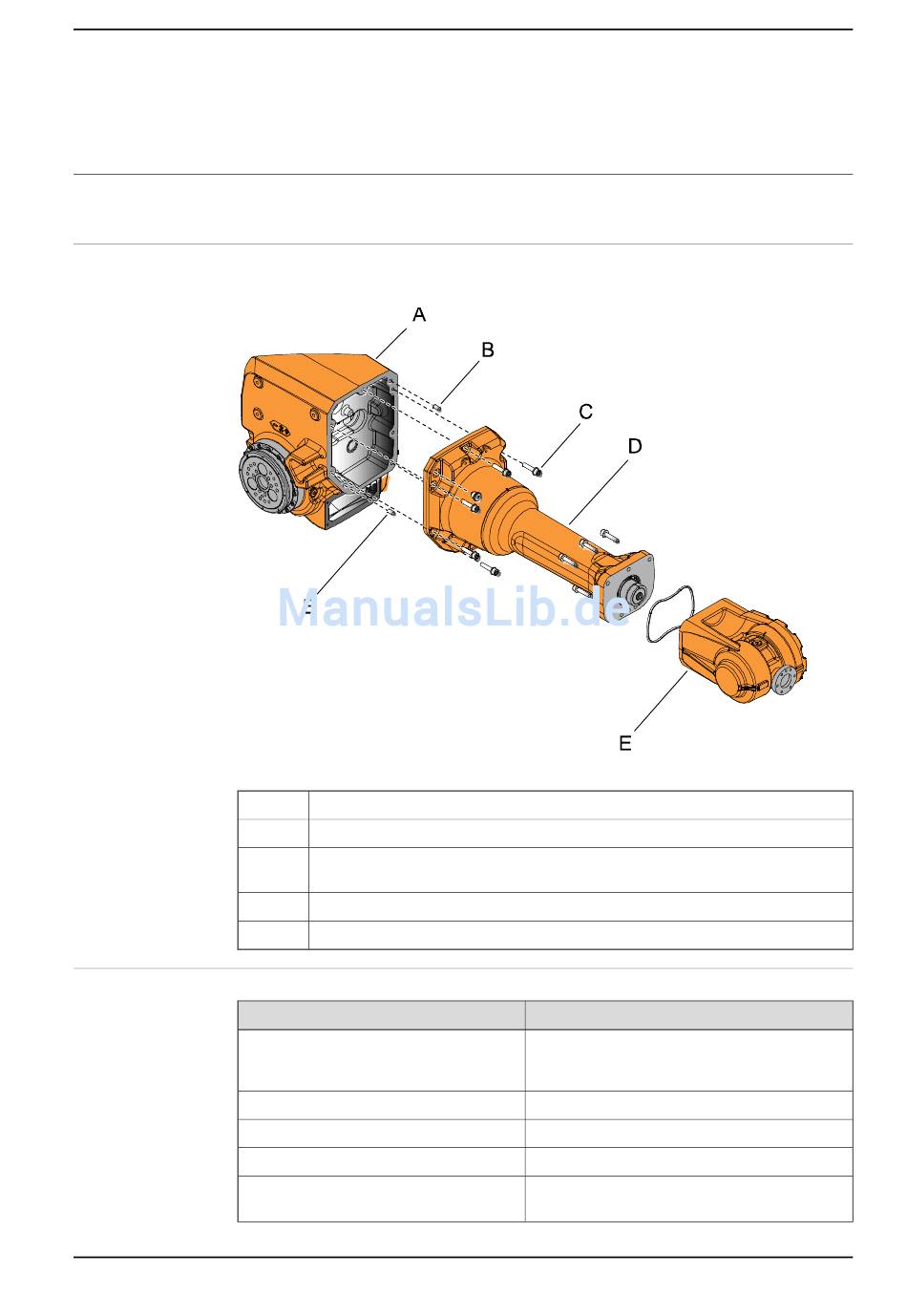

Position der Hohlwelleneinheit
Die Position der Hohlwelleneinheit wird in der Abbildung gezeigt.
xx0900000385
A
B
C
D
E
Erforderliche Ausrüstung
Geräte
Hohlwelleneinheit
Führungsstifte
Reinigungsmittel
Dichtflüssigkeit
Standardwerkzeugsatz
3HAC035504-003 Revision: E
4.4.2 Austauschen der kompletten Hohlwelleneinheit
Armgehäuse
Parallelstift, gehärtet M8x16 m6 (2 Stück)
Befestigungsschrauben M8x35, Klasse 8.8-A2F und Unterlegscheiben (6+6
Stück)
Hohlwelleneinheit
Handgelenk
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Hinweis
Für Ersatzteilnummern siehe Ersatzteile –
Oberarm (2.05/2.50/2.55) in Product manual,
spare parts - IRB 2600.
2 St. Abmessung: M8.
Isopropanol
Loctite 574
Der Inhalt wird im Abschnitt
auf Seite 389 beschrieben.
Fortsetzung auf nächster Seite
4 Reparatur
Standardwerkzeuge
