IRB 2600ID
xx1000000300
Variante
IRB 2600ID-15/1.85
IRB 2600ID-8/2.00
3HAC035504-003 Revision: E
Position A
2145 mm
2295 mm
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme

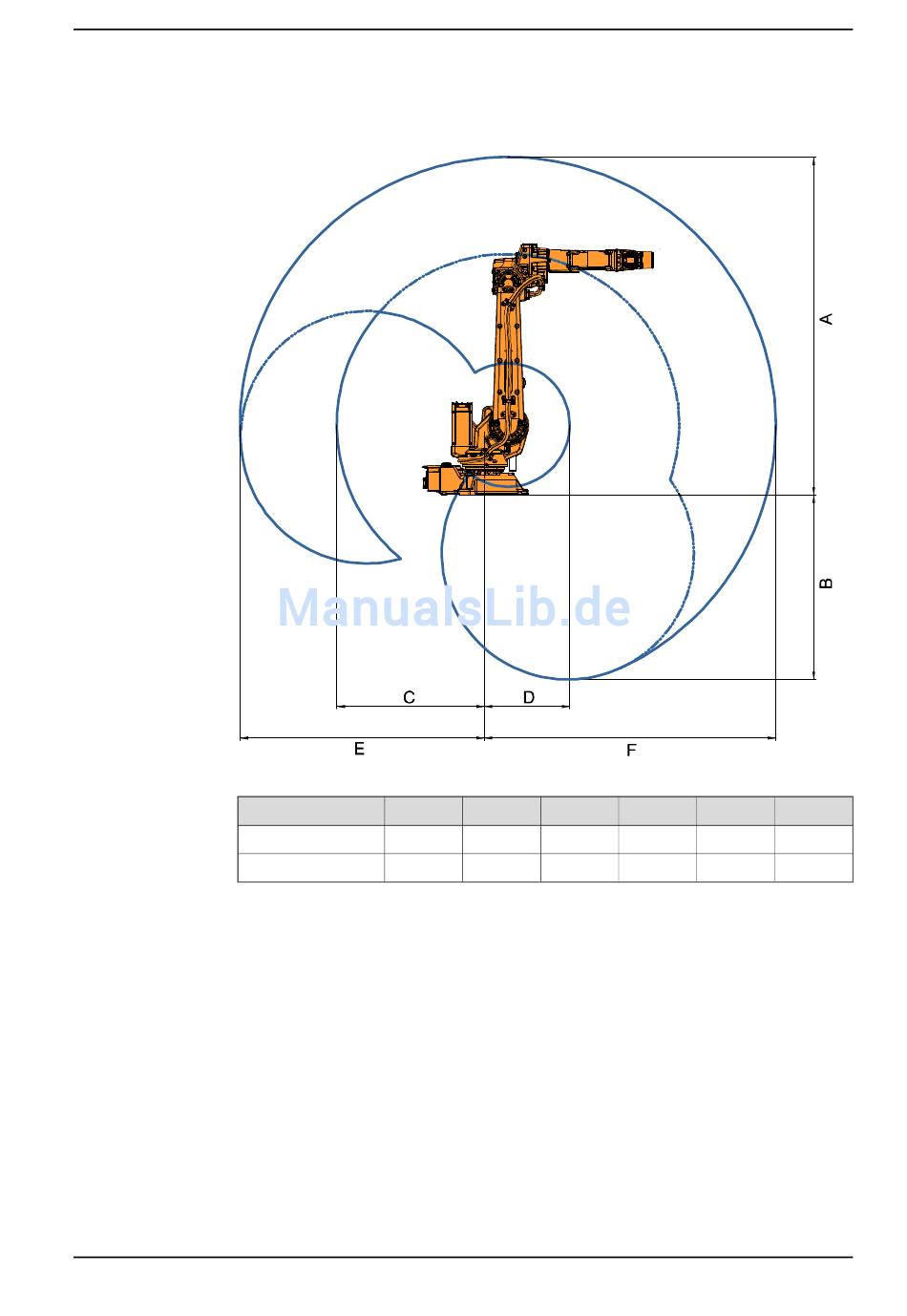

2.2.2 Arbeitsbereich und Art der Bewegung
Position B Position C Position D
1171 mm 936 mm 542 mm
1321 mm 1051 mm 539 mm
Fortsetzung auf nächster Seite
Fortsetzung
Position E Position F
1550 mm 1850 mm
1700 mm 2000 mm
