3HAC035504-003 Revision: E
Aktion
Tipp

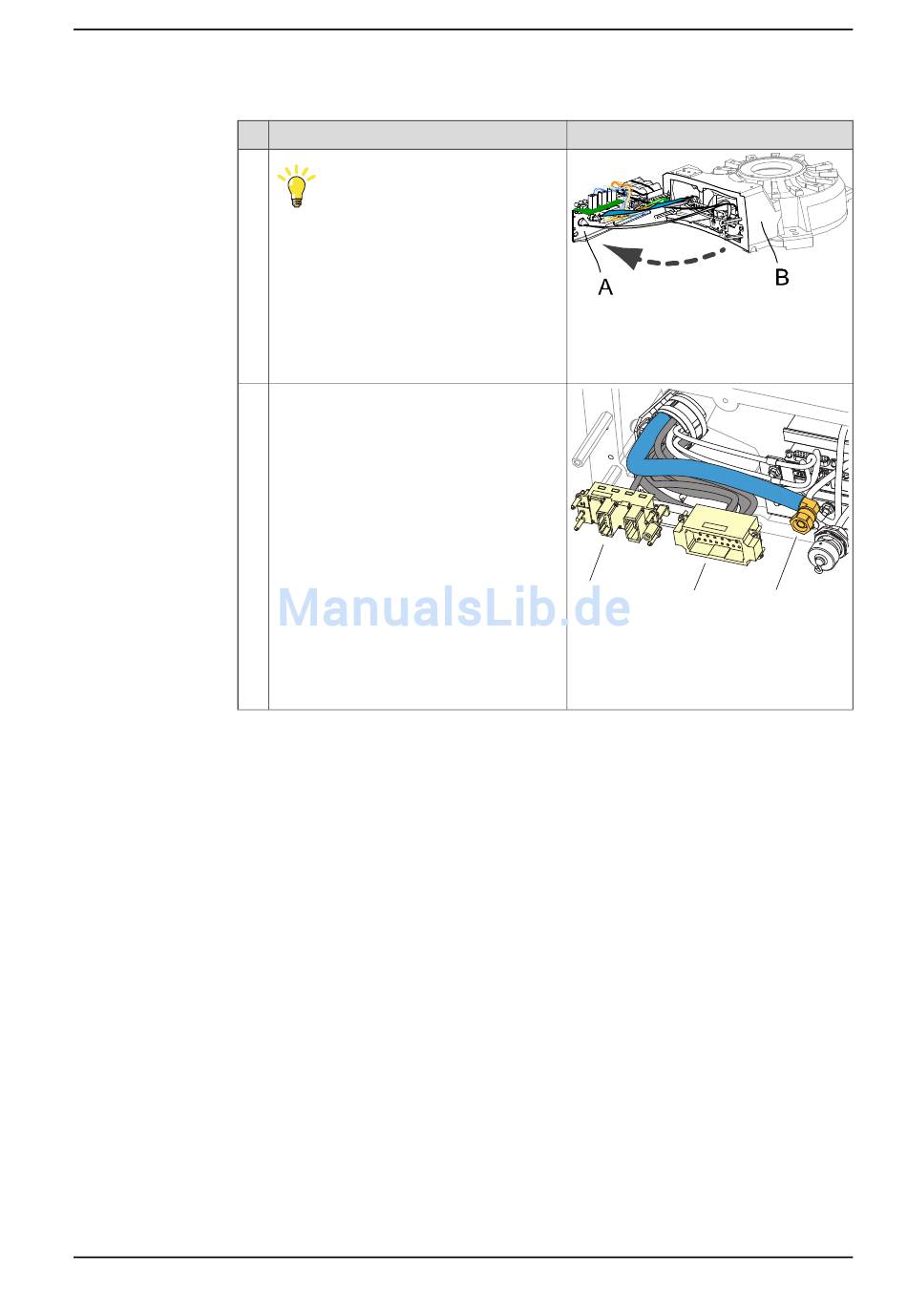

Wenn Sie die Anschlüsse wieder an der
Halterung anbringen, positionieren Sie sie
in einem Winkel von 90°.
Bevor die Anschlüsse an der Halterung be-
festigt werden, richten Sie die Kabel und
Anschlüsse wie in der Abbildung dargestellt
aus.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4.3.2 Einbauen des kompletten Kabelbaums
Hinweis
xx0900000013
Teile:
•
A: Halterung
•
B: Sockel
A
xx1200000857
A R1.CP/CS
B R1.MP
C Luftschlauch
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
B
C
217
