ABB IRB 2600 Produkthandbuch Seite 315

12
13
14
15
3HAC035504-003 Revision: E
Aktion
Gilt nur für die Motoren Achse 3, 4, 5 und 6!
IRB 2600 Standard.
Bringen Sie die Halterung im Armgehäuse auf
den Motoren Achsen 4, 5 und 6 wieder an.
IRB 2600ID.
Bringen Sie die Halterung mit den Befestigungs-
schrauben wieder am Armgehäuse an.
Schließen Sie die Motorkabel wieder an.
Gilt nur für die Motoren Achse 1 und 2!
Bringen Sie die Kabelstopfbuchsenabdeckung
und die Motorabdeckungen an.
Stellen Sie sicher, dass der O-Ring montiert
ist!
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
4.7.2 Einbauen der Motoren
Fortsetzung
Info

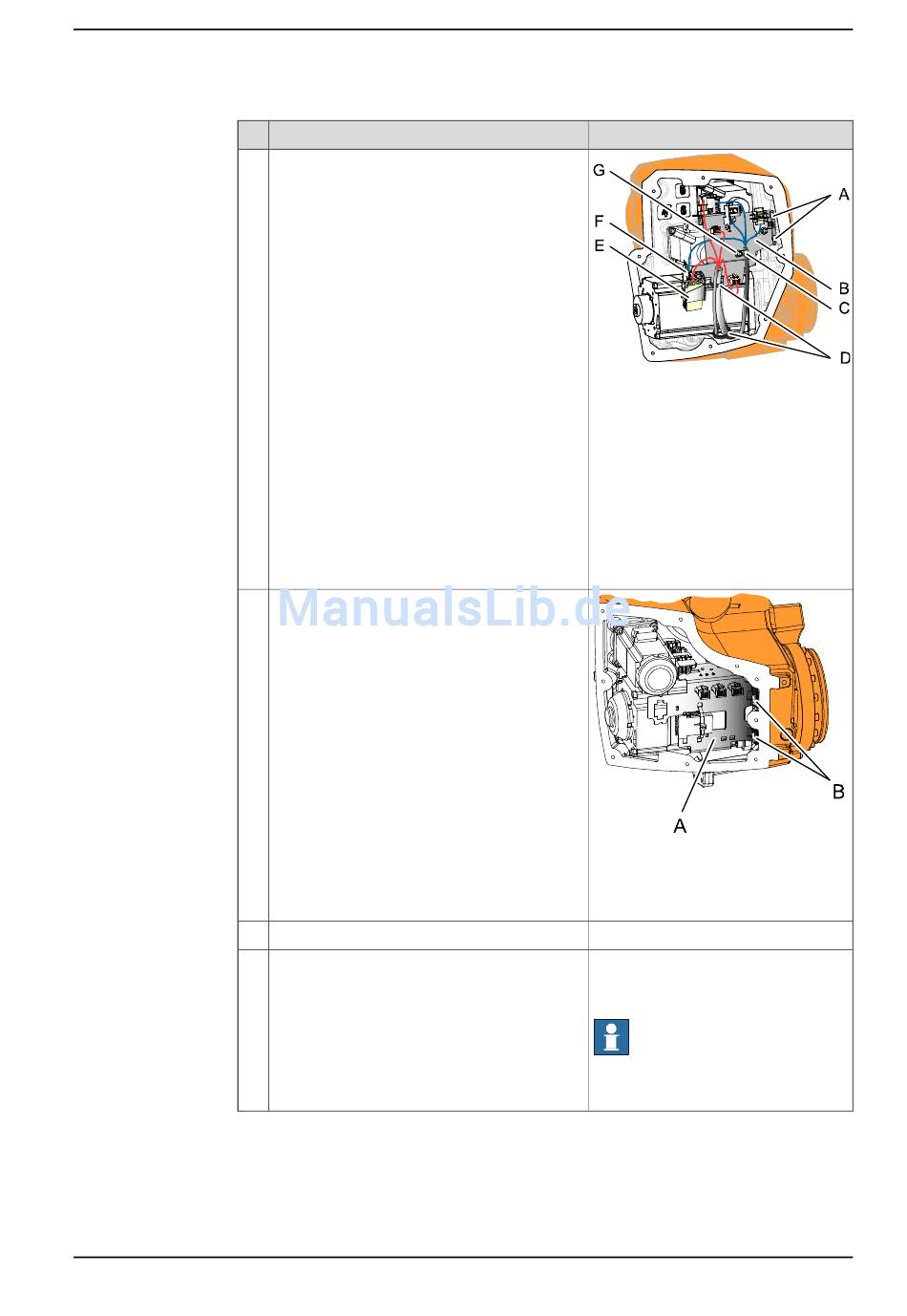

xx0900000372
Teile:
A Befestigungsschrauben M6x16,
Klasse 8.8-A2F (2 Stück)
B Halterung
C Klemme
D Kabelbinder
E Anschlusshalterung
F Anschlusshalterung
G Sechskantmutter, M5, Klasse
Stahl 8-A2F
xx1000000993
Teile:
A Halterung
B Befestigungsschrauben
Siehe die Abbildung in:
• Position der Motoren Achse 1
und Achse 2 auf Seite 303
Hinweis
Stellen Sie sicher, dass die Abdeckung
dicht schließt!
Fortsetzung auf nächster Seite
315
