Sitz der Getriebe

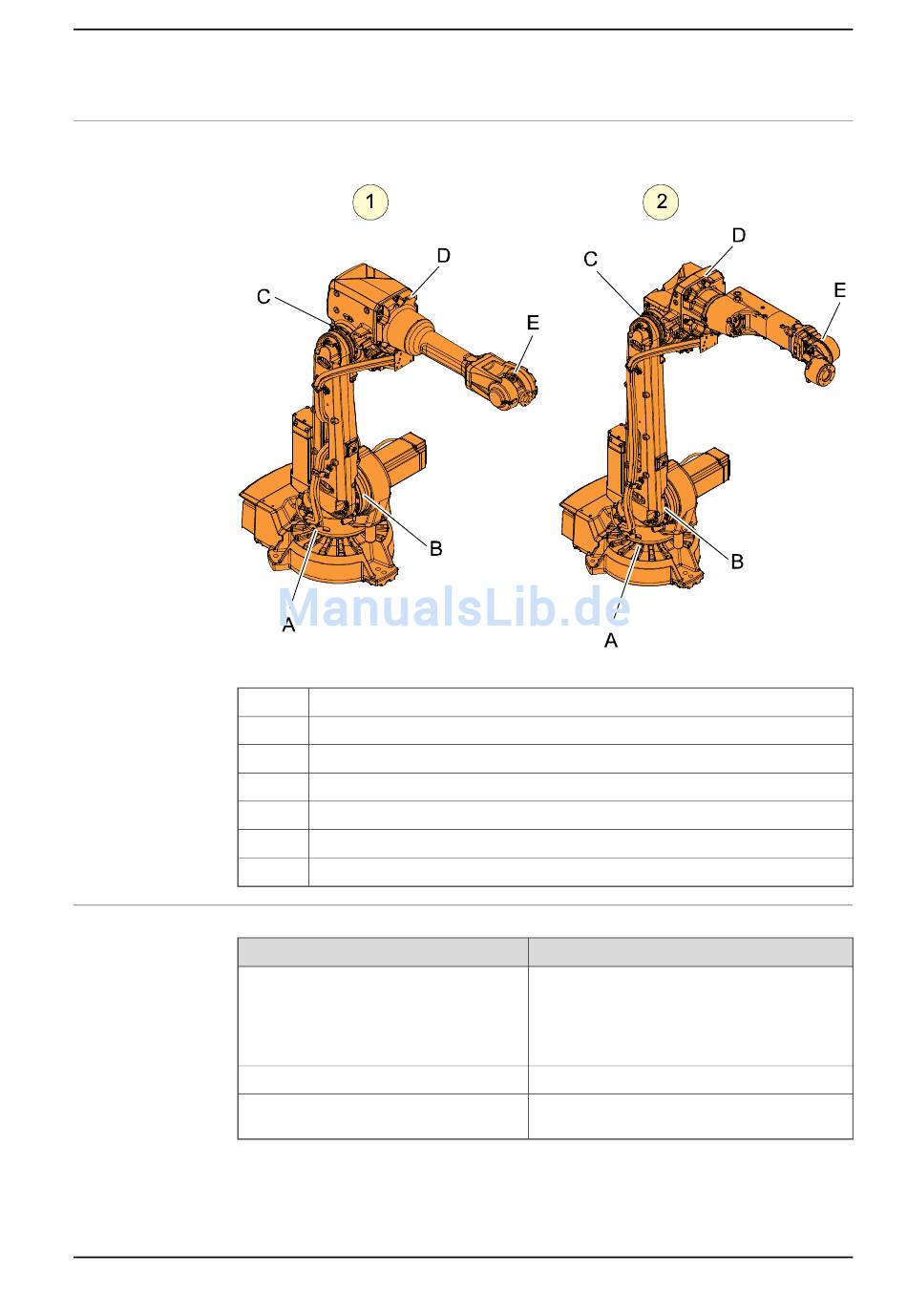

Die Abbildung zeigt die Positionen der Getriebe.
xx0900000312
1
2
A
B
C
D
E
Geräte
Geräte
Ölgeber
Nippel für Schnellanschluss, mit O-Ring
Erweiterungsbehälter, Getriebe Achse 1
3HAC035504-003 Revision: E
IRB 2600 Standard
IRB 2600ID
Getriebe Achse 1
Getriebe Achse 2
Getriebe Achse 3
Getriebe Achse 4
Getriebe, Achse 5-6
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
3.4.1 Art der Schmierung in Getrieben
Hinweis
Umfasst Pumpe mit Abflussrohr.
Verwenden Sie den empfohlenen Geber oder
ein ähnliches Modell:
• Orion OriCan, Artikelnummer 22590
(pneumatisch)
Verwendet für das Getriebe Achse 2.
Wird bei hängender Montage des Roboters
verwendet.
3 Wartung
Fortsetzung
