ABB IRB 2600 Produkthandbuch Seite 127

5
6
7
8
3HAC035504-003 Revision: E
Aktion
Gültig für Seriennummern ab 101000- und
501000- :
Messen Sie den Ölstand an der Öffnung
des Ölstopfens.
Erforderlicher Ölstand:
• 10 mm ± 3 mm unter der Unterkante
der Inspektionsöffnung des Ölstop-
fens.
Gültig für Seriennummern bis zu -100999
und -500999:
Messen Sie den Ölstand an der Öffnung
des Ölstopfens.
Erforderlicher Ölstand:
• 35 mm ± 3 mm unter der Fläche für
den Motorflansch.
Zusätzliche Informationen über die frühere
Konstruktionsweise des Rahmens:
Der Ölstand wird erst dann überwacht, wenn
er durch die Einfüllöffnung sichtbar ist.
Siehe Abbildung.
Füllen Sie falls erforderlich Öl auf.
Bringen Sie den Ölstopfen, Inspektion,
wieder an.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.

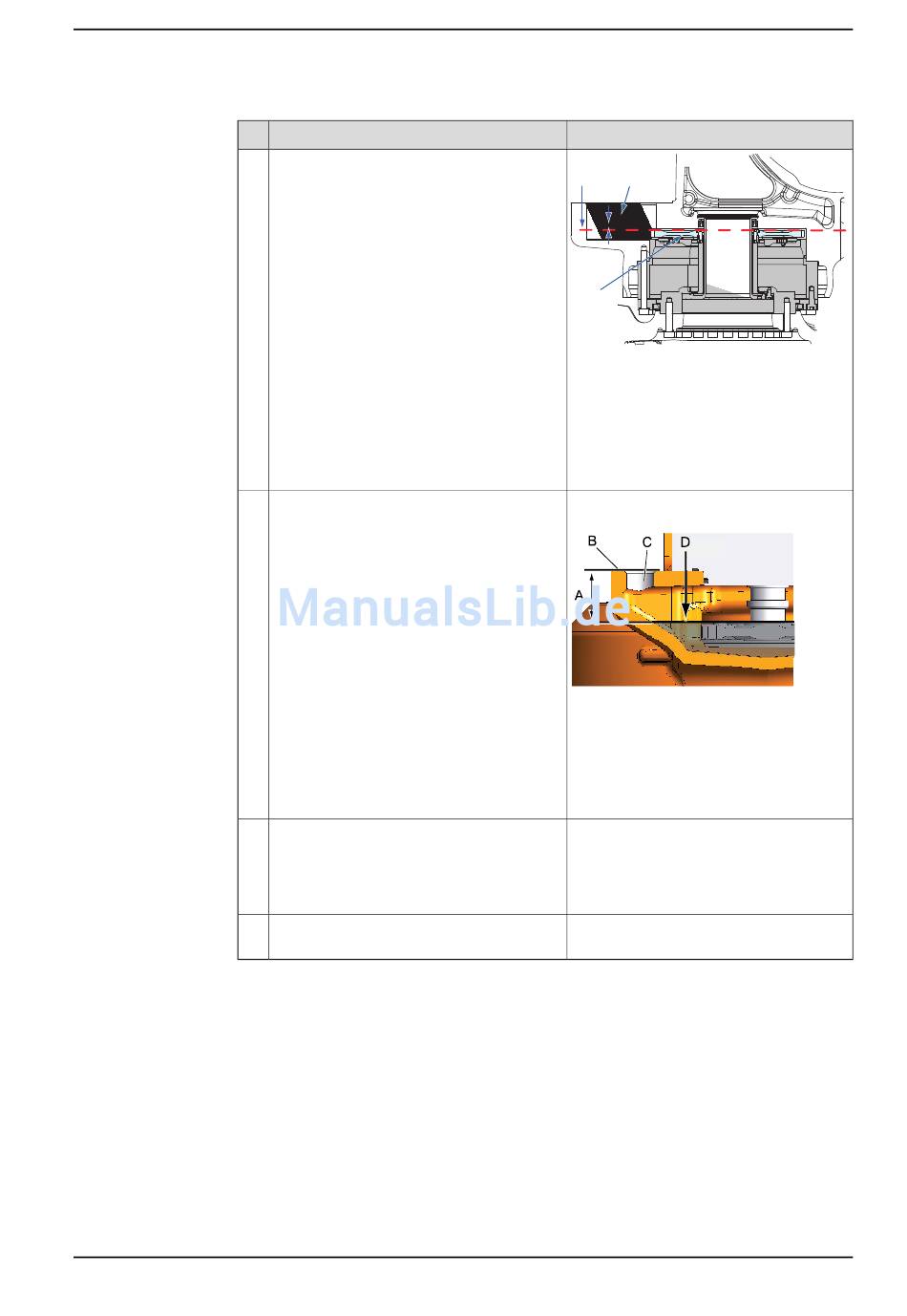

3.3.1 Überprüfen des Ölstands, Getriebe Achse 1
Hinweis
A C
B
D
xx1200001352
Teile:
A Ungefährer Ölstand
B 10 mm ± 3 mm unter der Unterkan-
te der Ölstopfenöffnung.
C Inspektion des Ölstopfens
D Ritzel
Die Abbildung zeigt die frühere Konstruk-
tionsweise des Rahmens:
xx1000000824
Teile:
• A: 35 mm ± 3 mm
• B: Fläche für Motorflansch
• C: Auffüllöffnung
• D: Ölstand
Das Auffüllen des Öls wird in folgendem
Abschnitt beschrieben:
• Ölwechsel, Getriebe Achse 1 an
stehend montierten Robotern auf
Seite 156
Anzugsdrehmoment:
• 24 Nm
Fortsetzung auf nächster Seite
3 Wartung
Fortsetzung
127
