Ausbauen von Motor Achse 6 und Handgelenkeinheit
Gehen Sie wie folgt vor, um den Motor von Achse 6 und die Handgelenkeinheit
auszubauen.
1
2
3
4
5
3HAC035504-003 Revision: E

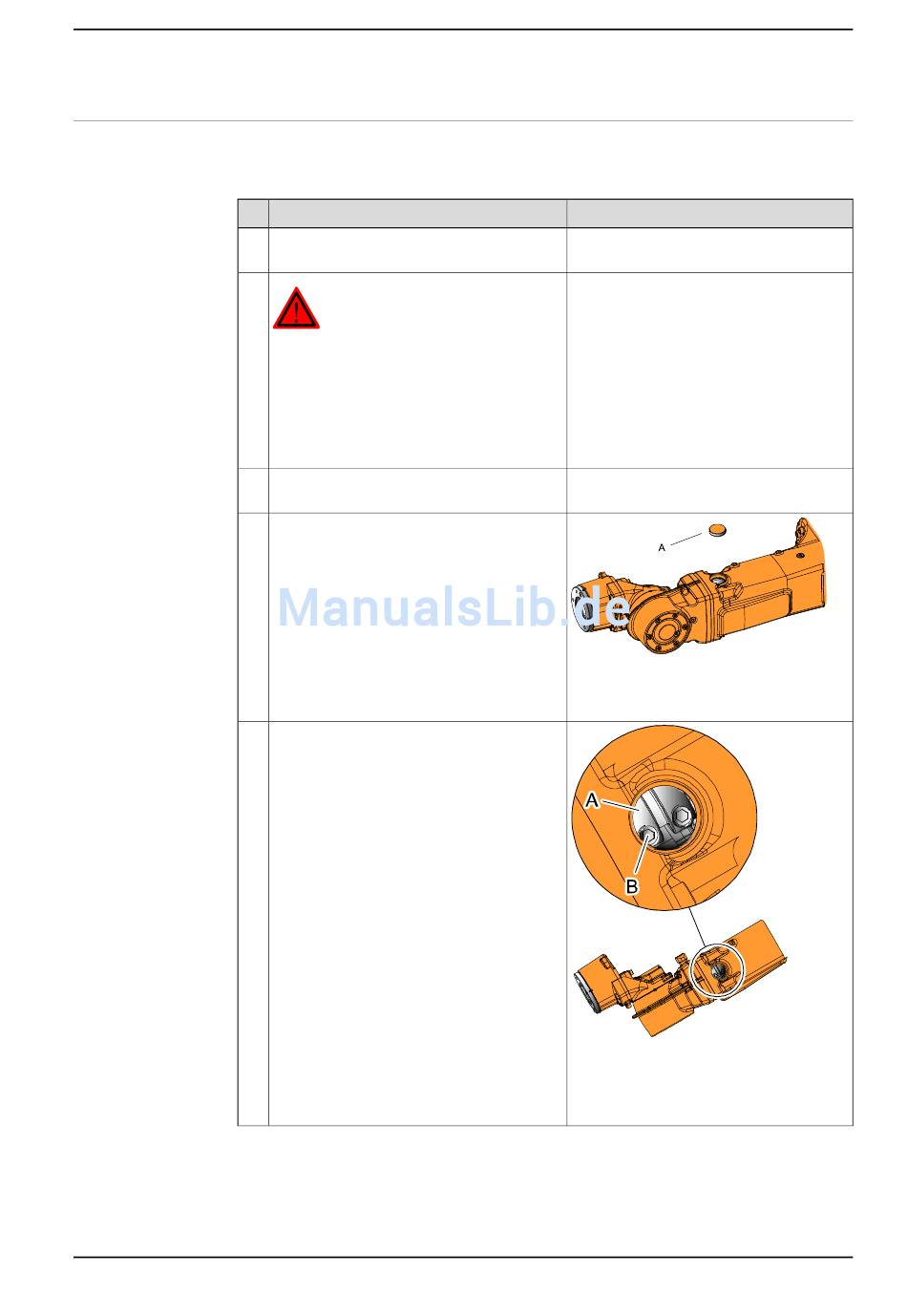

4.7.4 Austauschen von Motor Achse 6 und Handgelenkeinheit - IRB 2600ID
Aktion
Bringen Sie den Oberarm in Synchronisier-
stellung.
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
• Druckluftzufuhr
zum Roboter vor dem Betreten des Arbeits-
bereichs des Roboters.
Demontieren Sie sämtliche Zusatzausrüs-
tung, die am Oberarm befestigt ist.
Nehmen Sie die VK-Abdeckung ab.
Öffnen Sie die flexible Kupplung, die den
Motor Achse 5 sichert, an der Seite gegen-
über dem Handgelenk.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
Info
xx1000000873
Teil:
• A: VK-Abdeckung
xx1000000874
Teile:
• A: Kupplung
• B: Befestigungsschraube
Fortsetzung auf nächster Seite
Fortsetzung
