2.5.2 Installieren eines Erweiterungsbehälters
Einführung zum Erweiterungsbehälter
Der Erweiterungsbehälter ist an hängend montierten Robotern erforderlich, um
sicherzustellen, dass die Ölmenge in Getriebe Achse 1 für alle wichtigen Teile
ausreicht. Bei Robotern, die für die hängende Montage bestellt werden, ist der
Erweiterungsbehälter bei der Lieferung bereits installiert.

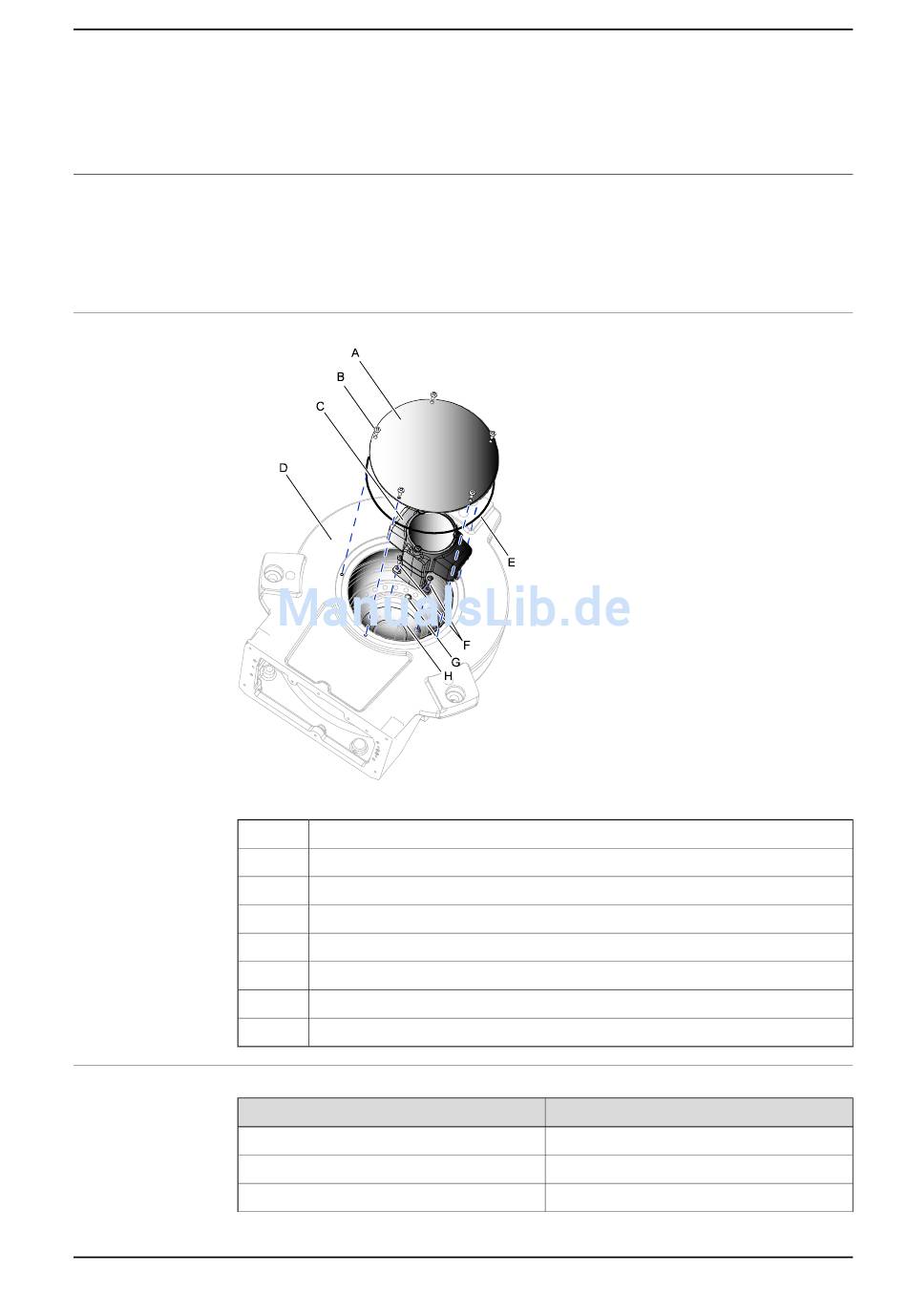

Erweiterungsbehälter
xx1000000318
A
B
C
D
E
F
G
H
Erforderliche Ausrüstung
Geräte
Erweiterungsbehälter
Hebevorrichtung
Hebeanweisung
3HAC035504-003 Revision: E
Abdeckung
Befestigungsschraube M6x16, Klasse 8.8-A2F (5 Stück)
Erweiterungsbehälter mit Abdeckung
Basis
O-Ring D220x5
Befestigungsschraube M5x20, Klasse 8.8-A2F und Unterlegscheibe (2+2 Stück)
O-Ring D1=9,5 D2=1,6
Ölstopfen (muss entfernt werden)
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.5.2 Installieren eines Erweiterungsbehälters
Hinweis
Satz einschließlich Öl.
3HAC034766-001
In der Hebevorrichtung enthalten.
Fortsetzung auf nächster Seite
