4 Reparatur
4.4.6 Abmessen des Spiels, Achse 5 (ID, Oberarm)
Fortsetzung
11
12
13
14
15
16
280
Aktion

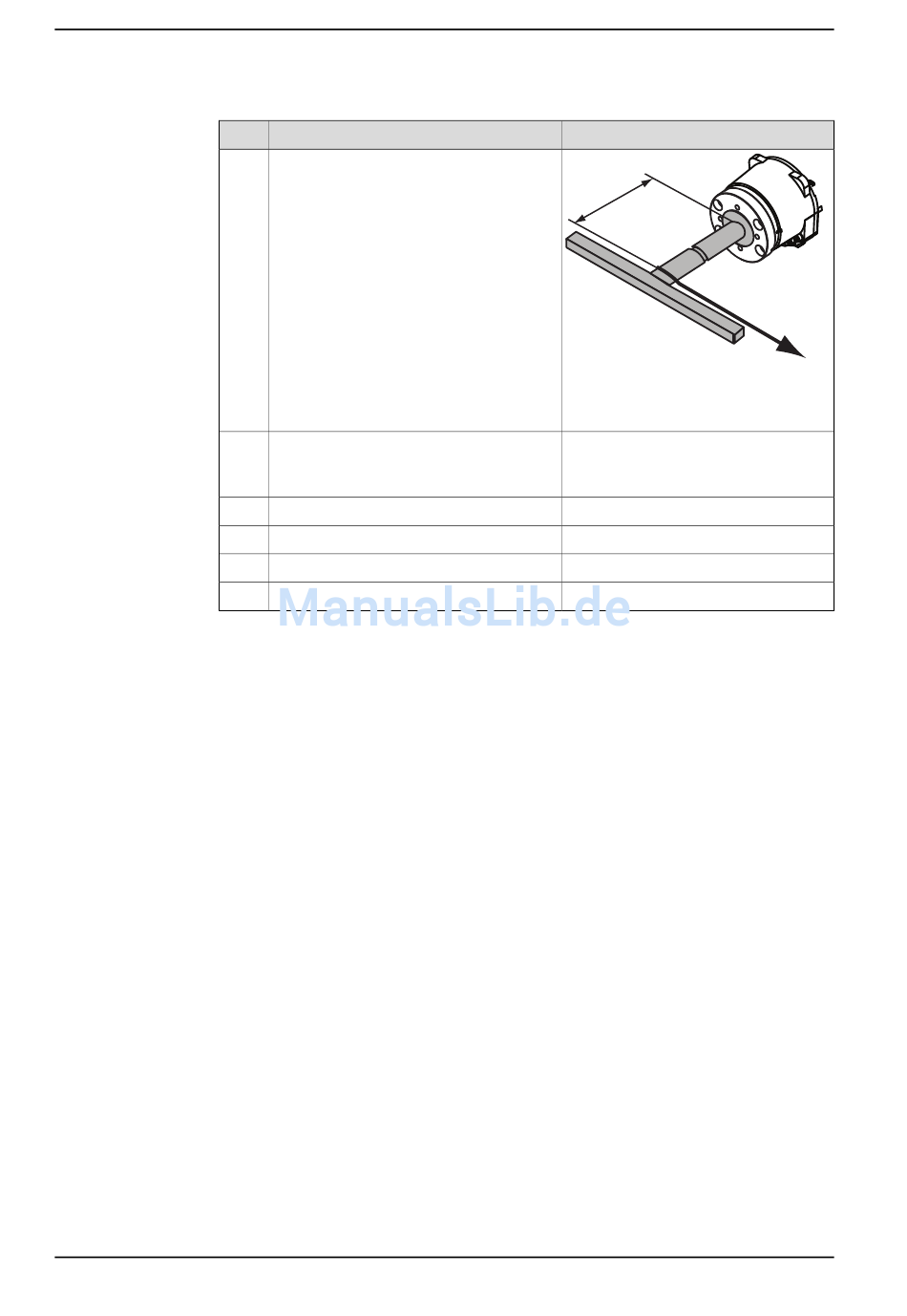

Wenden Sie Last F=30N in entgegengesetz-
ter Richtung (180°) in Abstand A von der
Drehscheibe an.
Entfernen Sie die Last und ermitteln Sie
das Spiel durch Ablesen der Messuhr.
Drehen Sie Achse 5 auf +90°.
Wiederholen Sie Schritt 9 bis Schritt 12.
Drehen Sie Achse 5 auf -90°.
Wiederholen Sie Schritt 9 bis Schritt 12.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Info
A
xx1100000693
A 140 mm
Das maximal zulässige Spiel beträgt:
•
IRB 2600ID - 15/1.85: 0.25 mm
•
IRB 2600ID - 8/2.00: 0.32 mm
3HAC035504-003 Revision: E
