ABB IRB 2600 Produkthandbuch Seite 325

12
13
3HAC035504-003 Revision: E

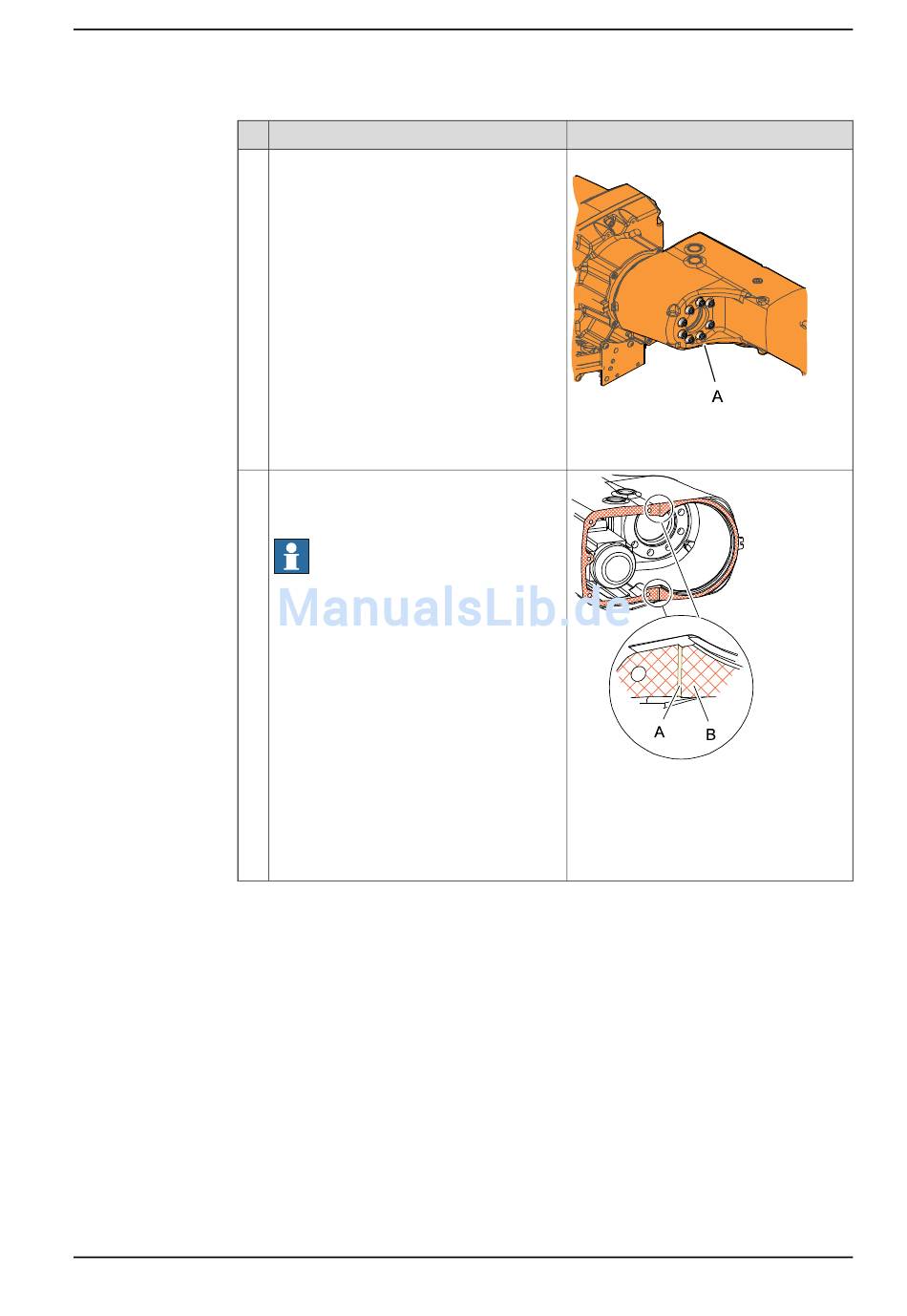

Aktion
Sichern Sie das Oberarmrohr mit seinen
Befestigungsschrauben.
Tragen Sie Flanschdichtung (Loctite 574)
auf die in der Abbildung gezeigte Fläche
auf.
Hinweis
Tragen Sie keine Flanschdichtung auf Flä-
chen auf, auf denen Sikaflex 521FC aufge-
tragen werden soll!
Siehe Abbildung.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4.7.3 Austauschen von Motor Achse 5 - IRB 2600ID
Info
Anzugsdrehmoment: 35 Nm
xx1000000936
Teile:
A Befestigungsschrauben (8 Stück)
xx1000001003
Teile:
A Fläche, auf der Sikaflex 521FC
aufgetragen werden soll
B Fläche, auf der Loctite 574 aufgetra-
gen werden soll
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
