4 Reparatur
4.4.2 Austauschen der kompletten Hohlwelleneinheit
Fortsetzung
11
12
13
14
268
Aktion
Montieren Sie mit den Befestigungsschrau-
ben die Halterung, mit der das Kabelpaket
an der Hohlwelleneinheit befestigt wird.
Wenn die Handgelenkeinheit von der Hohl-
welleneinheit entfernt wurde, bringen Sie
sie jetzt wieder an.
Befüllen Sie das Getriebe Achse 4 mit Öl.
GEFAHR
Stellen Sie sicher, dass alle Sicherheitsbe-
stimmungen eingehalten werden, wenn Sie
den ersten Testlauf durchführen. Diese
werden im Abschnitt GEFAHR - Erster
Testlauf kann Schäden oder Verletzungen
verursachen! auf Seite 50 genauer beschrie-
ben.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Hinweis

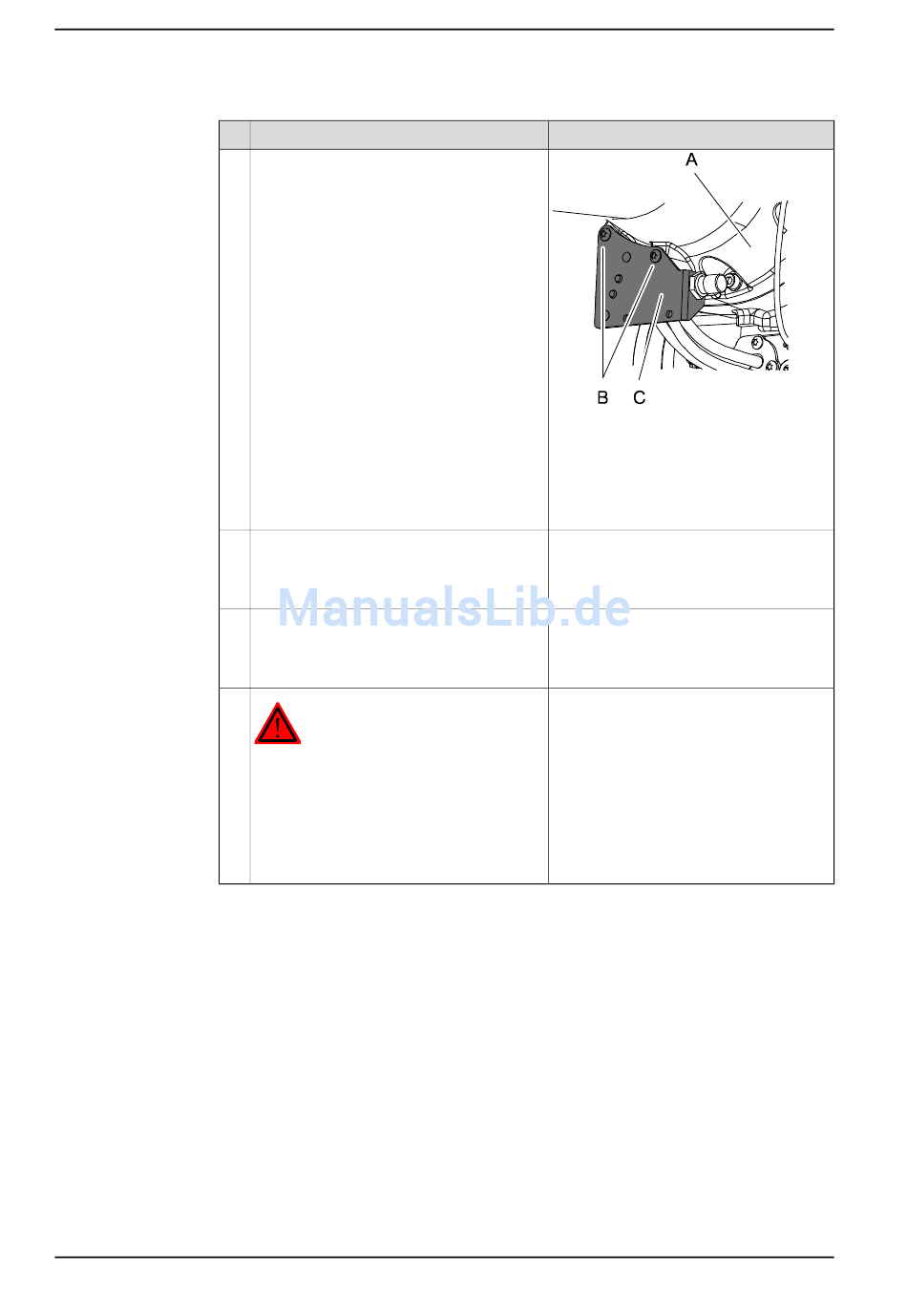

xx0800000335
Teile:
• A: Hohlwelleneinheit
• B: Befestigungsschrauben, M6 x
16, Klasse 8.8-A2F (2 Stück)
• C: Halterung
Das Einbauen der Handgelenkeinheit wird
in folgendem Abschnitt beschrieben:
• Montage der Handgelenkeinheit auf
Seite 271
Das Auffüllen des Öls in das Getriebe wird
in folgendem Abschnitt beschrieben:
• Ölwechsel, Getriebe Achse 4 auf
Seite 175
3HAC035504-003 Revision: E
