ABB IRB 2600 Produkthandbuch Seite 261

9
10
11
12
13
3HAC035504-003 Revision: E
Aktion
Drücken Sie das Kabelpaket vorsichtig
durch die Öffnung, in der die Kabelhalterung
montiert ist.
Befestigen Sie die Kabelhalterung mit den
zugehörigen Schrauben.
Schließen Sie die Motorkabel wieder an.
Montieren Sie die Halterung an der Hohlwel-
leneinheit.
Montieren Sie die Signallampe, falls sie
verwendet wird.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4.4.1 Entfernen des kompletten Oberarms
Hinweis

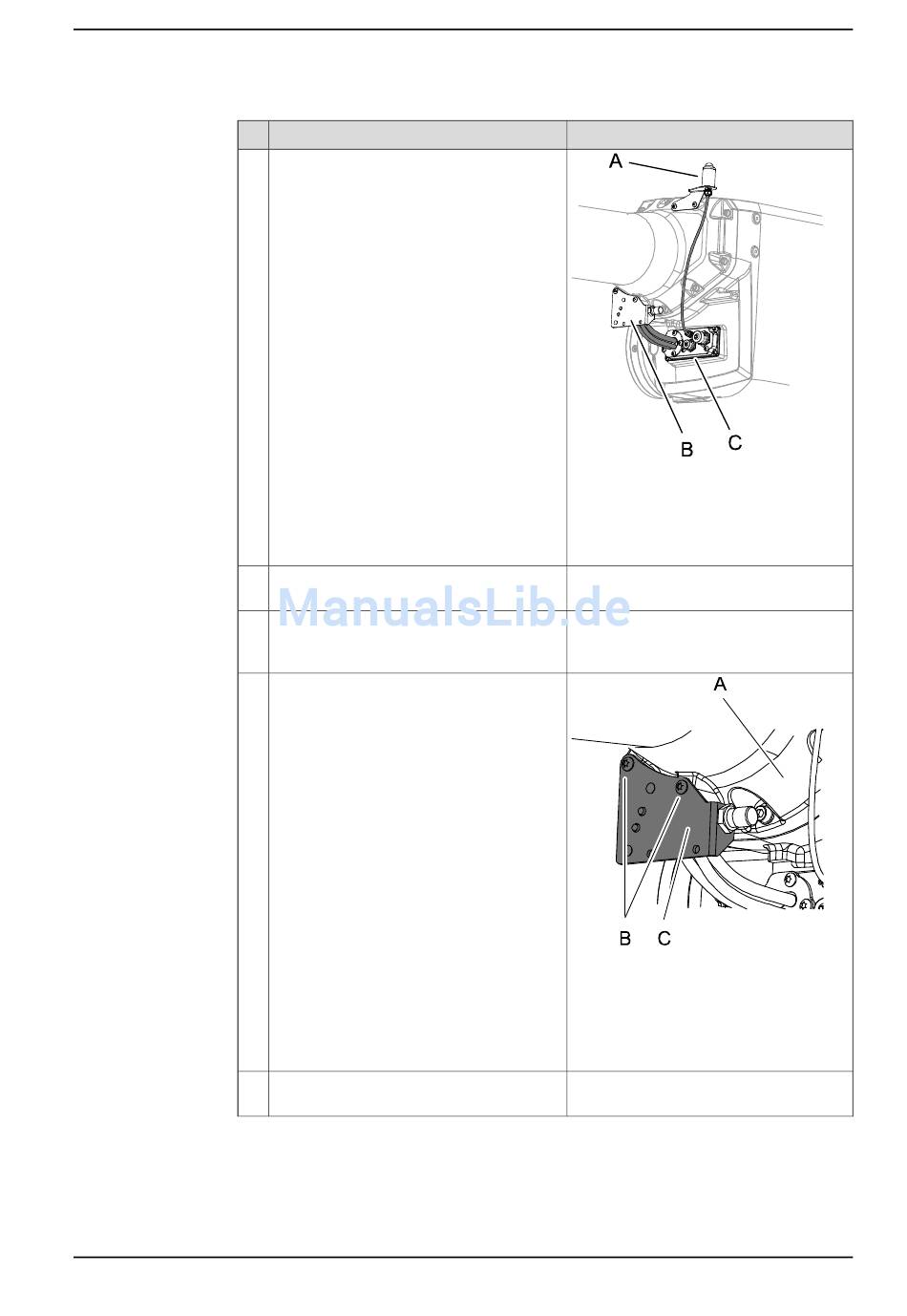

xx0800000338
Teile:
• A: Signallampe
• B: Halterung
• C: Kabelhalterung
Das Anschließen der Motorkabel wird in
folgenden Abschnitten beschrieben:
• Einbauen der Motoren auf Seite 303
xx0800000335
Teile:
• A: Hohlwelleneinheit
• B: Befestigungsschrauben, M6 x
16, Klasse 8.8-A2F (2 Stück)
• C: Halterung
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
261
