Anschlüsse, Motoren Achse 3 - 6

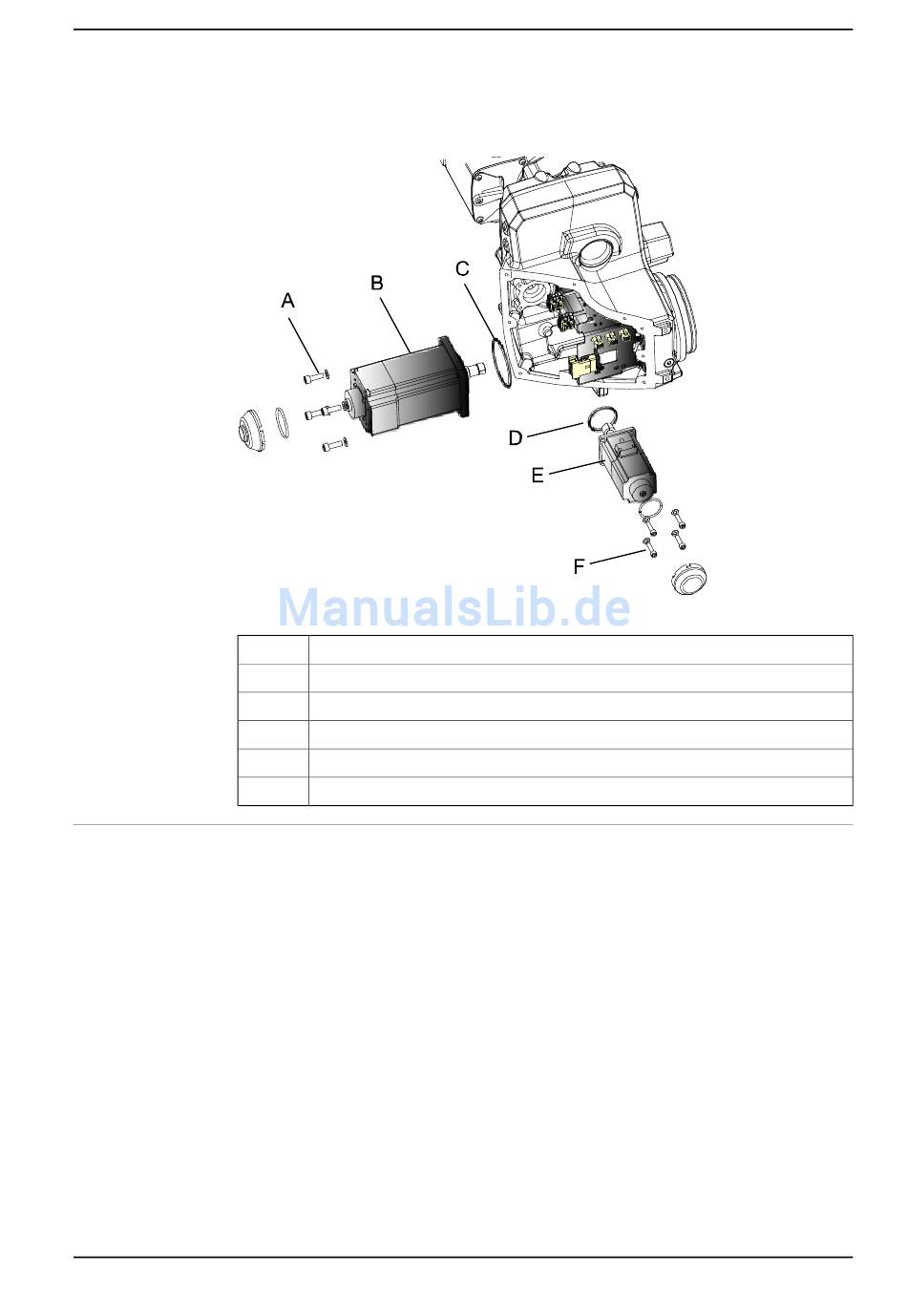

Die Abbildungen zeigen die Anschlüsse im Armgehäuse:
3HAC035504-003 Revision: E
Befestigungsschrauben (4 Stück)
Motor Achse 3
O-Ring
O-Ring
Motor Achse 4
Befestigungsschrauben (4 Stück)
•
IRB 2600 Standard: Achsen 3-6
•
IRB 2600ID: Achsen 3-4.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
4.7.2 Einbauen der Motoren
Fortsetzung
Fortsetzung auf nächster Seite
305
