4 Reparatur
4.4.5 Messen Sie das Spiel an Achse 6.
Fortsetzung
3
4
5
Fortsetzung auf nächster Seite
276
Aktion

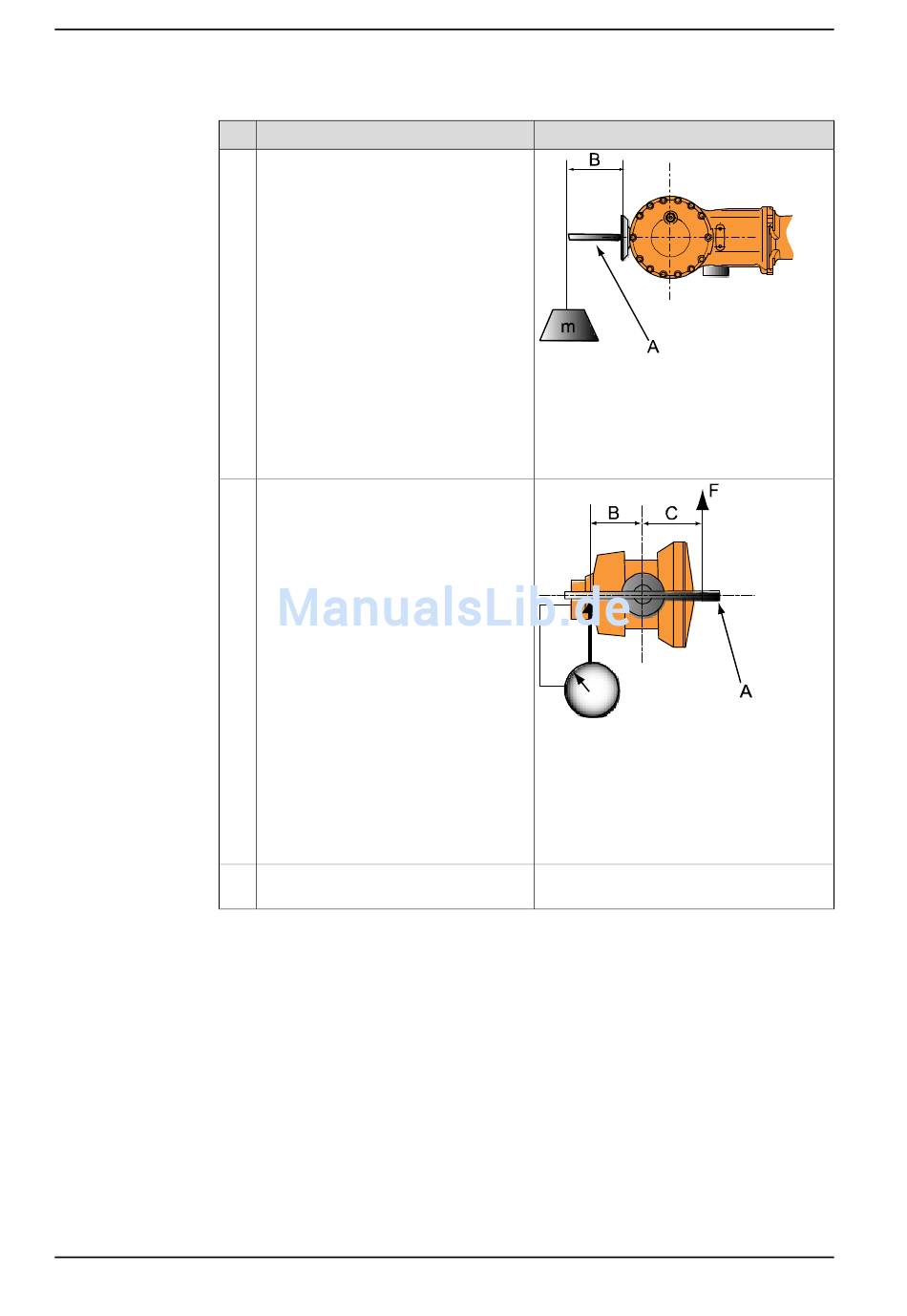

Befestigen Sie ein Gewicht (m) im Ab-
stand (B) vom Handgelenkflansch, um
die Effekte des Spiels an Achse 5 zu
vermeiden.
Wenden Sie Last F in eine Richtung an.
Entfernen Sie die Last und stellen Sie
die Messuhr auf Null.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Info
xx0300000188
Werte für Roboterversionen IRB 2600 -
20/1.65, -12/1.65, -12/1.85:
• A: Messwerkzeug, Spiel
• B: 140 mm
• m: 10 kg
xx0300000189
Werte für Roboterversionen IRB 2600 -
20/1.65, -12/1.65, -12/1.85:
• A: Messwerkzeug, Spiel
• B: 100 mm
• C: 150 mm
• F: 40N
