2 Installation und Inbetriebnahme
2.5.1 Installation einer Lüftereinheit für Motoren (Option)
Fortsetzung
Lüfter

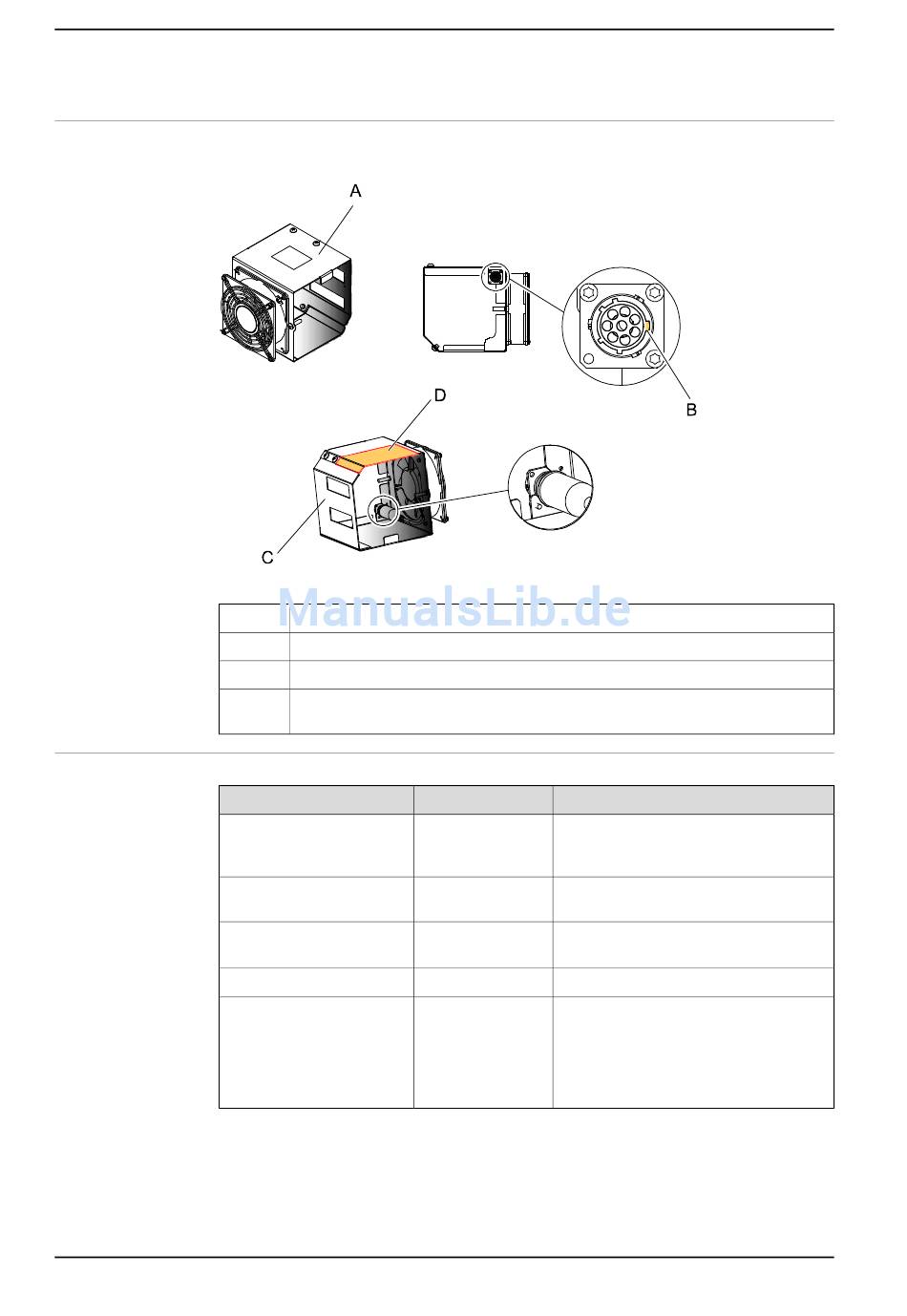

Die Details der Lüftereinheit werden in der folgenden Abbildung illustriert.
xx0900000137
A
B
C
D
Erforderliche Ausrüstung
Geräte
Motorlüfter, Achsen 1 und 2
Klebeflüssigkeit
Standardwerkzeugsatz
Schaltplan
Eventuell sind andere
Werkzeuge und Prozeduren
erforderlich. Verweise auf
diese Prozeduren finden Sie
in den nachfolgenden
schrittweisen Anleitungen.
Fortsetzung auf nächster Seite
100
Lüftergehäuse
Nut im Stecker
Hintere Platte
Teil des Lüftergehäuses, der ggf. entfernt werden kann. HINWEIS! Gilt nur für
Motor Achse 1!
Art.-Nr.
-
-
-
-
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Hinweis
Ersatzteilnummer siehe Kapitel Ersatztei-
le:
• Ersatzteillisten auf Seite 393
Loctite 243. Verwendet für die drei Fest-
spannschrauben.
Der Inhalt wird im Abschnitt
werkzeuge auf Seite 389
Siehe Kapitel Schaltplan auf Seite 395
Diese Prozeduren umfassen Verweise
auf die erforderlichen Werkzeuge.
3HAC035504-003 Revision: E
Standard-
beschrieben.
