9
Einbauen der SMB-Einheit
Gehen Sie wie folgt vor, um die SMB-Einheit einzubauen.
1
2
3
4
5
3HAC035504-003 Revision: E
Aktion
Trennen Sie die Kontakte an der SMB-Ein-
heit:
• R1.SMB1-2
• R1.SMB3-6
• R2.SMB
• Batteriekabel
Aktion
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
• Druckluftzufuhr
zum Roboter vor dem Betreten des Arbeits-
bereichs des Roboters.
Schließen Sie die Kontakte an der SMB-
Einheit wieder an:
• R1.SMB1-2
• R1.SMB3-6
• R2.SMB
• Batteriekabel
Setzen Sie die SMB-Einheit auf die zugehö-
rigen Befestigungsschrauben.
Befestigen Sie die SMB-Einheit mit den
Befestigungsschrauben.
Bringen Sie die Kabelschellen wieder an.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
4.3.4 Austauschen der SMB-Einheit
Hinweis
Siehe die Abbildung in:
• Sitz der SMB-Einheit auf Seite 236
Hinweis
Siehe die Abbildung in:
• Sitz der SMB-Einheit auf Seite 236
Siehe die Abbildung in:
• Sitz der SMB-Einheit auf Seite 236

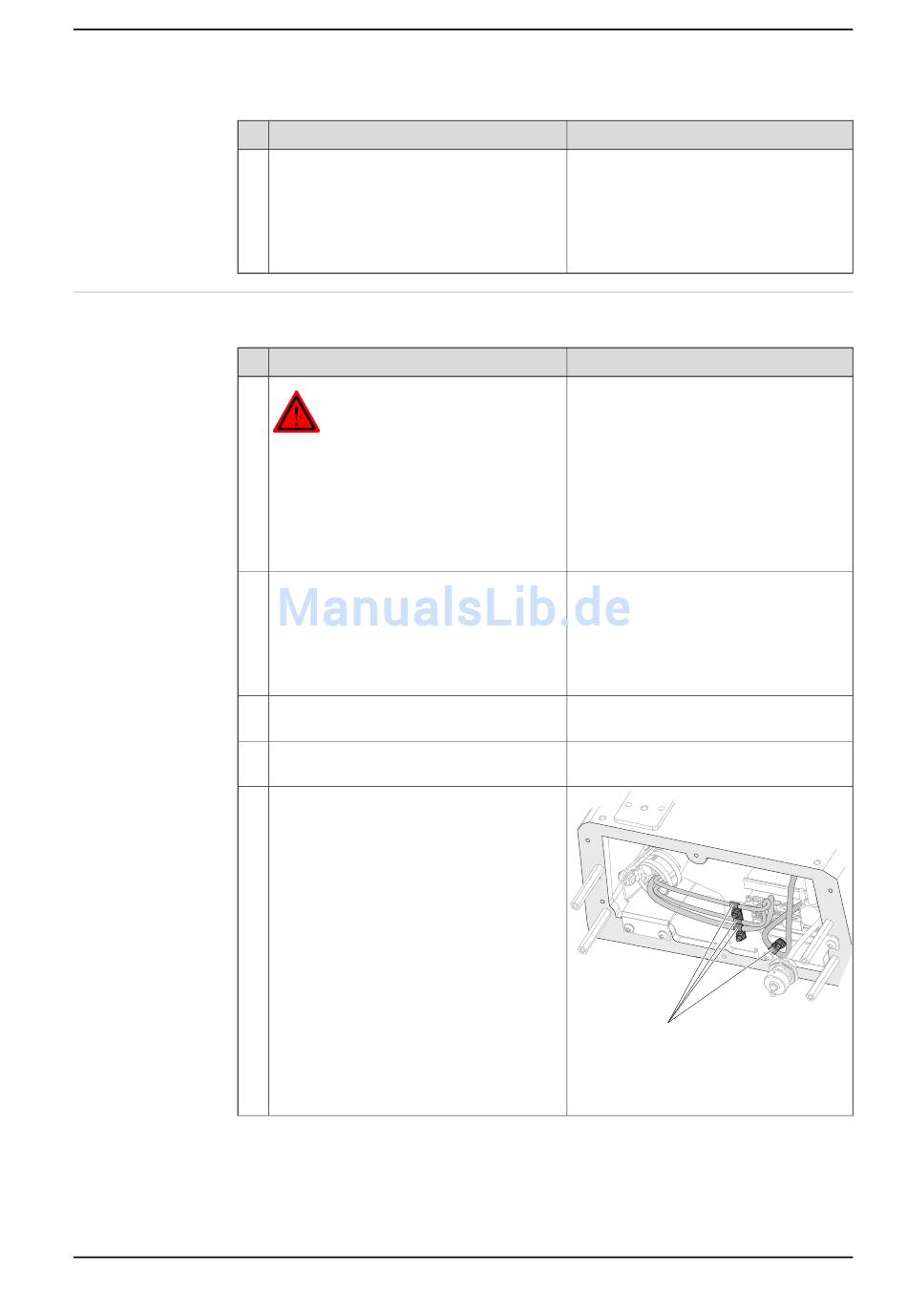

A
xx0900000035
Teile:
• A: Kabelschellen
Fortsetzung auf nächster Seite
Fortsetzung
