ABB IRB 2600 Produkthandbuch Seite 228

4 Reparatur
4.3.3 Austauschen des Kabelbaums im Oberarm - IRB 2600ID
Fortsetzung
10
11
12
13
14
Fortsetzung auf nächster Seite
228
Aktion
Entfernen Sie die Befestigungsschrauben,
mit denen die Abdeckung am Armgehäuse
befestigt ist.
Entfernen Sie die Befestigungsschrauben
(2 Stück) der Halterung, mit denen der Ka-
belbaum am Armrohr befestigt ist.
Entfernen Sie die Befestigungsschrauben
(8 Stück), mit denen das Armrohr befestigt
ist.
Ziehen Sie das Rohr des Armgehäuses ge-
rade so weit heraus, dass Sie die Kabel zum
Motor Achse 5 abtrennen können.
Ziehen Sie sämtliche Steckverbinder am
Motor Achse 5 ab.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Info

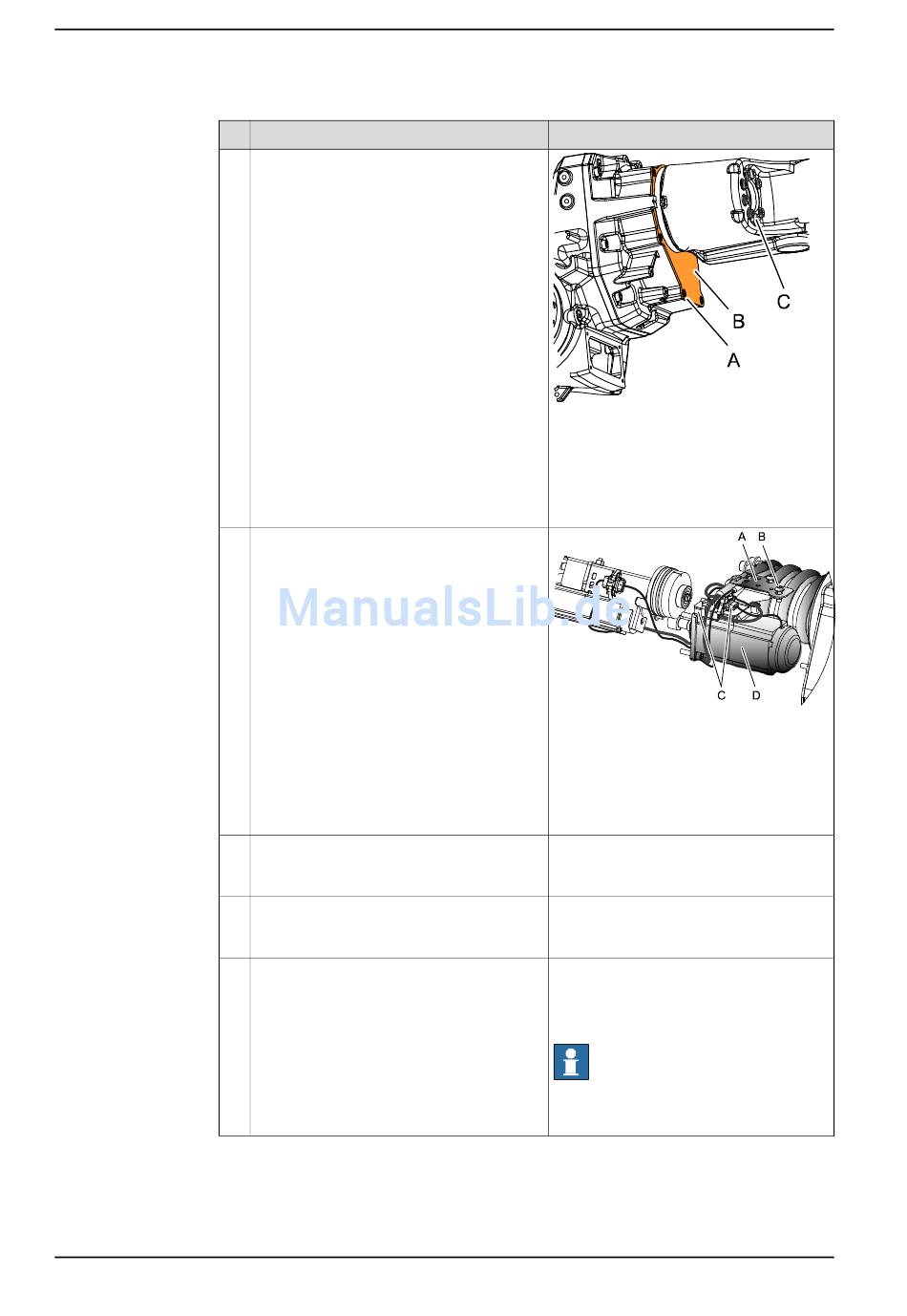

xx1000001001
Teile:
A Befestigungsschrauben (6 Stück)
B Abdeckung
C Befestigungsschrauben (8 Stück)
zur Befestigung des Armrohrs
xx1000000998
Teile:
A Halterung
B Befestigungsschrauben (2 Stück)
C Motoranschlüsse Achse 5
D Motor Achse 5
Informationen über das Entfernen der
Motorkabel finden Sie unter:
• Austauschen von Motor Achse 5 -
IRB 2600ID auf Seite 317
Hinweis
Der Motor Achse 5 muss nicht entfernt
werden!
3HAC035504-003 Revision: E
