3.3.3 Überprüfung des Ölstands, Getriebe Achse 3

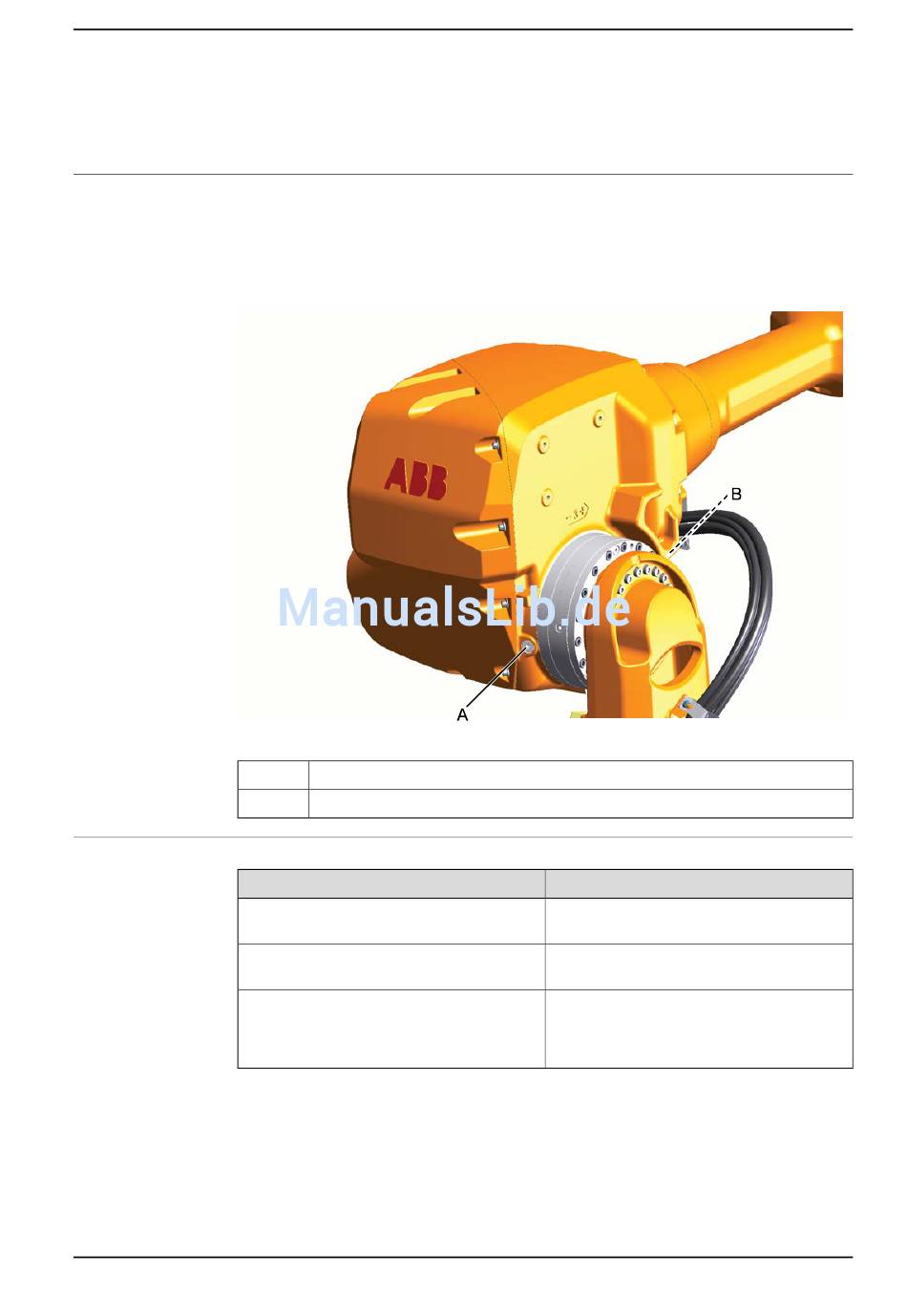

Position von Getriebe Achse 3
Das Getriebe für Achse 3 sitzt am Drehpunkt des Oberarms unter der
Motorhalterung. Die Ölstopfen für die Inspektion werden in der Abbildung gezeigt.
Die Abbildung zeigt das Modell IRB 2600 Standard. Die Position der Stopfen ist
jedoch in etwa identisch mit dem Modell IRB 2600ID.
xx0800000306
A
B
Erforderliche Ausrüstung
Geräte
Schmieröl
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
3HAC035504-003 Revision: E
Ölstopfen, Armgehäuse
Ölstopfen, Getriebe (in dieser Abbildung nicht sichtbar)
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
3.3.3 Überprüfung des Ölstands, Getriebe Achse 3
Hinweis
Siehe Abschnitt
ben auf Seite
Der Inhalt wird im Abschnitt
zeuge auf Seite 389
Diese Prozeduren umfassen Verweise auf
die erforderlichen Werkzeuge.
Fortsetzung auf nächster Seite
3 Wartung
Art der Schmierung in Getrie-
154.
Standardwerk-
beschrieben.
133
