ABB IRB 2600 Produkthandbuch Seite 213

8
9
10
3HAC035504-003 Revision: E
Aktion
Hinweis
Der Druckluftschlauch muss unbedingt wie
in der Abbildung dargestellt die korrekte
Position aufweisen.
Befestigen Sie die Abdeckung mit den Be-
festigungsschrauben am Rahmen.
Verbinden Sie die Motorkabel Achse 1 und
Achse 2.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.

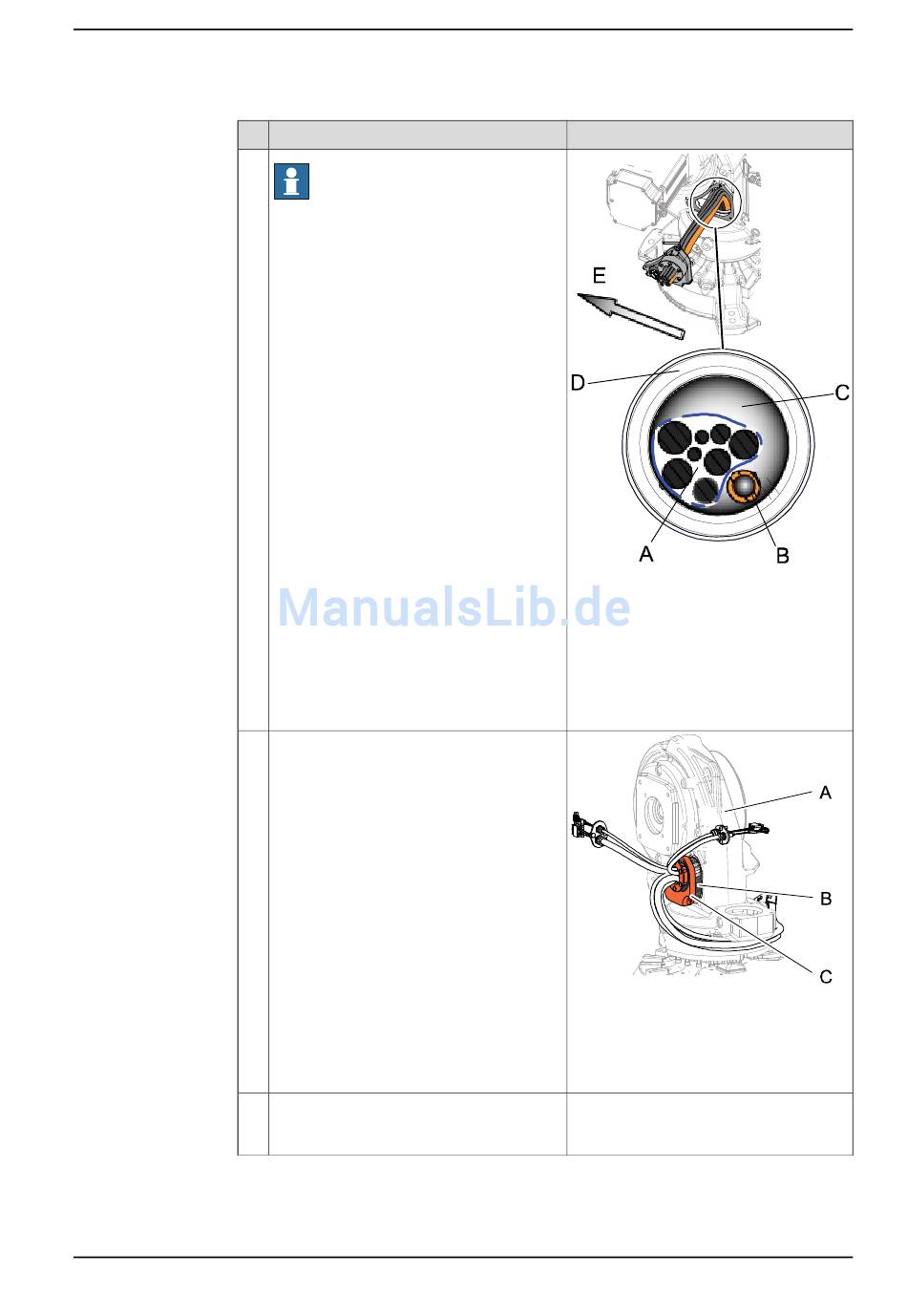

4.3.2 Einbauen des kompletten Kabelbaums
Hinweis
xx0900000096
Teile:
• A: Kabel
• B: Luftschlauch
• C: Öffnung im Rahmen
• D: Kabelführung
• E: Position der Vorderseite des
Roboters
xx0900000016
Teile:
• A: Rahmen
• B: Öffnung im Rahmen
• C: Abdeckung
Das Wiederanschließen der Motorkabel
wird beschrieben im Abschnitt:
• Einbauen der Motoren auf Seite 303
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
213
