ABB IRB 2600 Produkthandbuch Seite 324

4 Reparatur
4.7.3 Austauschen von Motor Achse 5 - IRB 2600ID
Fortsetzung
8
9
10
11
Fortsetzung auf nächster Seite
324

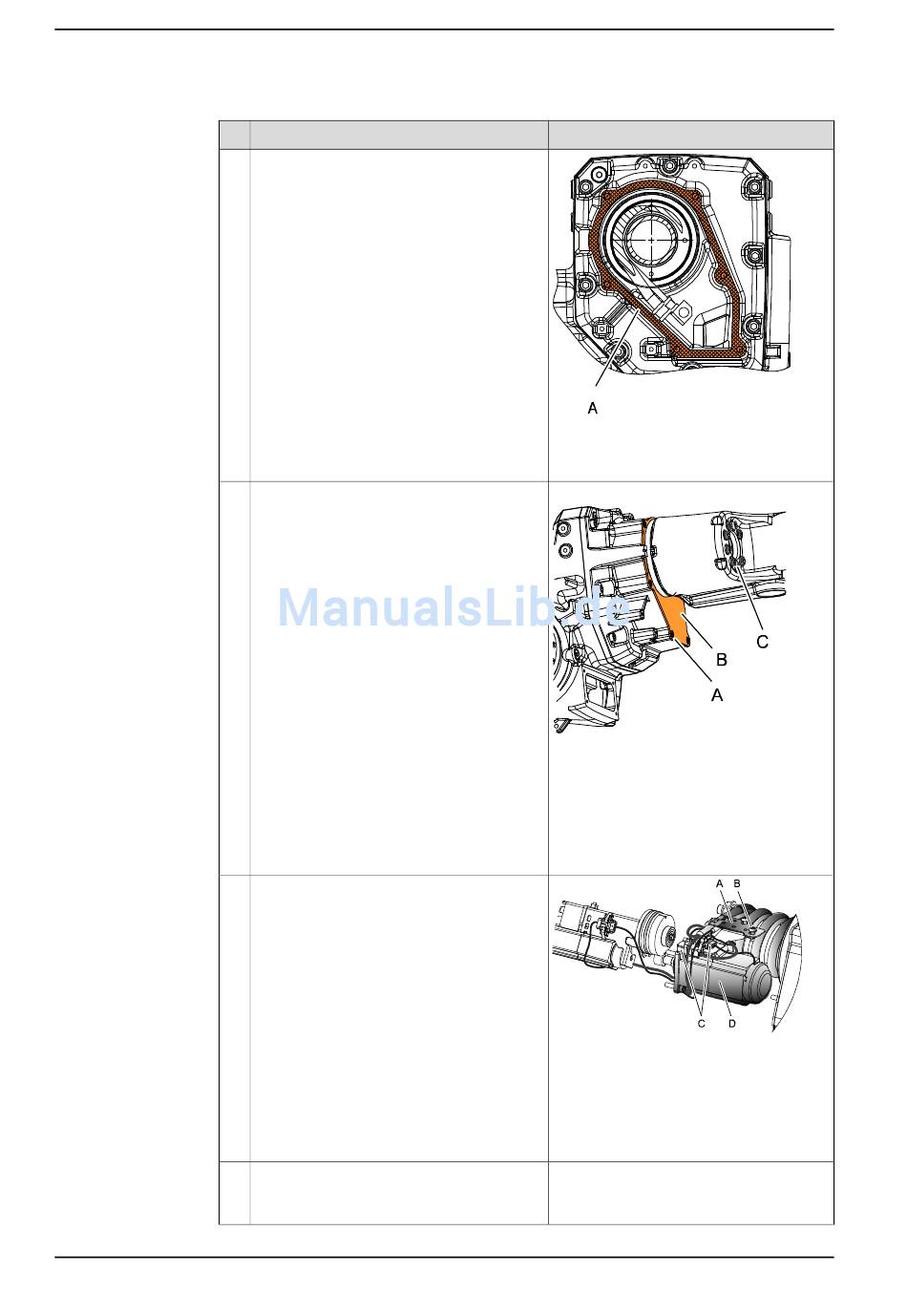

Aktion
Tragen Sie Flanschdichtung (Loctite 574)
auf die Fläche auf, wo die Abdeckung
montiert werden soll. Siehe Abbildung.
Sichern Sie die Abdeckung mit ihren Befes-
tigungsschrauben.
Befestigen Sie den Kabelbaum mit seinen
Befestigungsschrauben am Oberarmrohr.
Stellen Sie sicher, dass die Spirale des Ka-
belbaums korrekt eingebaut ist.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Info
xx1000001006
Teil:
A Flanschdichtung (Loctite 574)
Anzugsdrehmoment: 10 Nm.
xx1000001001
Teile:
A Befestigungsschrauben (6 Stück)
M6x20, Klasse 8.8-A2F
B Abdeckung
C Befestigungsschrauben (8 Stück)
M8x25, Klasse Stahl 12.9 Gleitmo
xx1000000998
Teile:
A Halterung
B Befestigungsschrauben (2 Stück)
C Motoranschlüsse Achse 5
D Motor Achse 5
Siehe Abschnitt:
• Austauschen des Kabelbaums im
Oberarm - IRB 2600ID auf Seite 224
3HAC035504-003 Revision: E
