4 Reparatur
4.8.1 Austauschen von Getriebe Achse 1
Fortsetzung
6
7
8
9
10
11
12
Fortsetzung auf nächster Seite
344
Aktion
Montieren Sie einen Hebeanschlag in der
obersten Bohrung für die Befestigungs-
schrauben des Sockels, wie in der Abbildung
gezeigt.
VORSICHT
Das Getriebe wiegt 27 kg.
Alle Hebevorrichtungen müssen entspre-
chend dimensioniert sein!
Sichern Sie das Getriebe über einen Traver-
senkran oder ein ähnliches Gerät.
Entfernen Sie die Befestigungsschrauben
des Getriebes.
Setzen Sie Führungsstifte diagonal in zwei
Befestigungsbohrungen des Getriebes ein.
Hinweis
Bei jedem Trennen/Zusammenfügen von
Motor und Getriebe können die Getriebe
beschädigt werden, wenn zu viel Kraft ange-
wendet wird!
Hinweis
Beim Entfernen des Getriebes wird etwas
überschüssiges Öl auslaufen. Benutzen Sie
Stoff aus saugfähigem Material, um das Öl
aufzufangen.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Hinweis

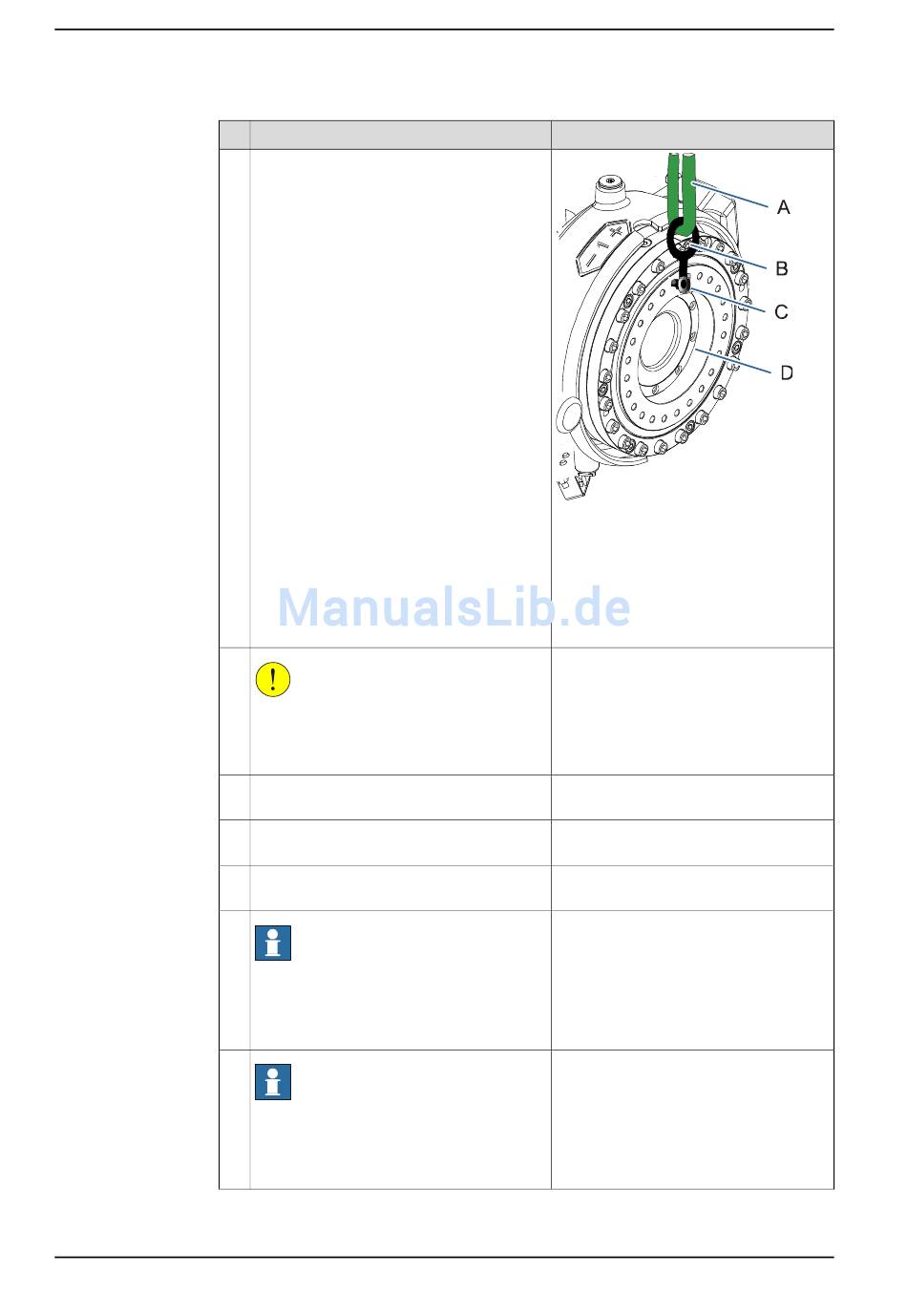

xx0800000440
Teile:
• A: Rundschlinge
• B: Hebeanschlag
• C: Oberste Befestigungsbohrung
zum Befestigen des Sockels
• D: Getriebe Achse 1
Siehe die Abbildung in:
• Sitz des Getriebes auf Seite 342
Verwenden Sie Führungsstifte immer
paarweise!
3HAC035504-003 Revision: E
