ABB IRB 2600 Produkthandbuch Seite 125

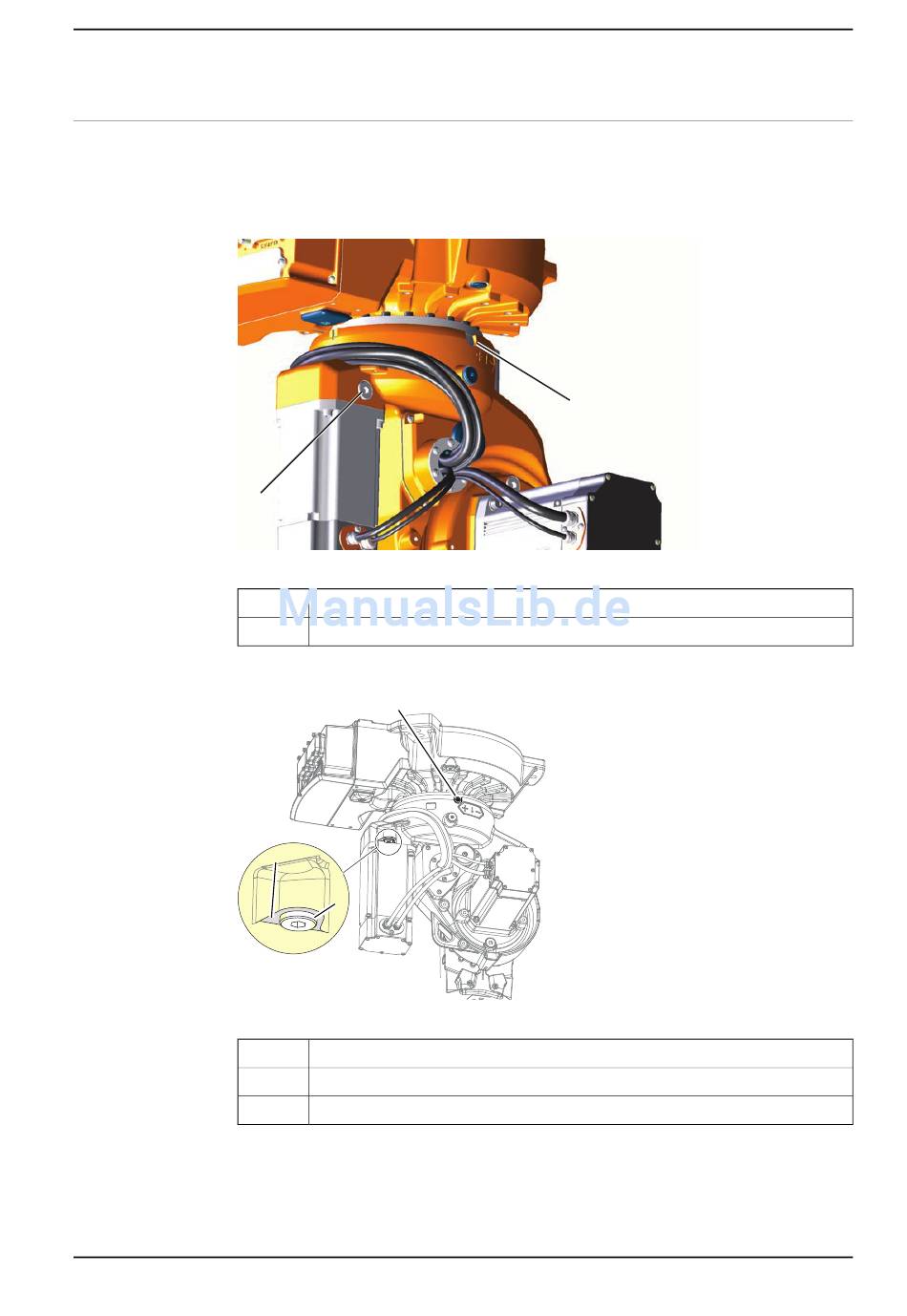

Sitz der Ölstopfen (hängende Montage)
Das Getriebe von Achse 1 sitzt zwischen Rahmen und Sockel des Roboters. In
der Abbildung sehen Sie den Ölstopfen für die Inspektion.
Gültig für Seriennummern ab 101000- und 501000-
B
xx1200000883
A
B
Gültig für Seriennummern bis -100999 und -500999
xx1000001436
A
B
C
3HAC035504-003 Revision: E
Ölstopfen, Inspektion
Ölstopfen
A
C
B
Ölstopfen, Inspektion
Ölstopfen, an Fläche für Motorflansch
Fläche für Motorflansch
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
3.3.1 Überprüfen des Ölstands, Getriebe Achse 1
A
Fortsetzung auf nächster Seite
3 Wartung
Fortsetzung
125
