ABB IRB 2600 Produkthandbuch Seite 66

2 Installation und Inbetriebnahme
2.2.2 Arbeitsbereich und Art der Bewegung
Fortsetzung
Arbeitsbereich, hängende Montage

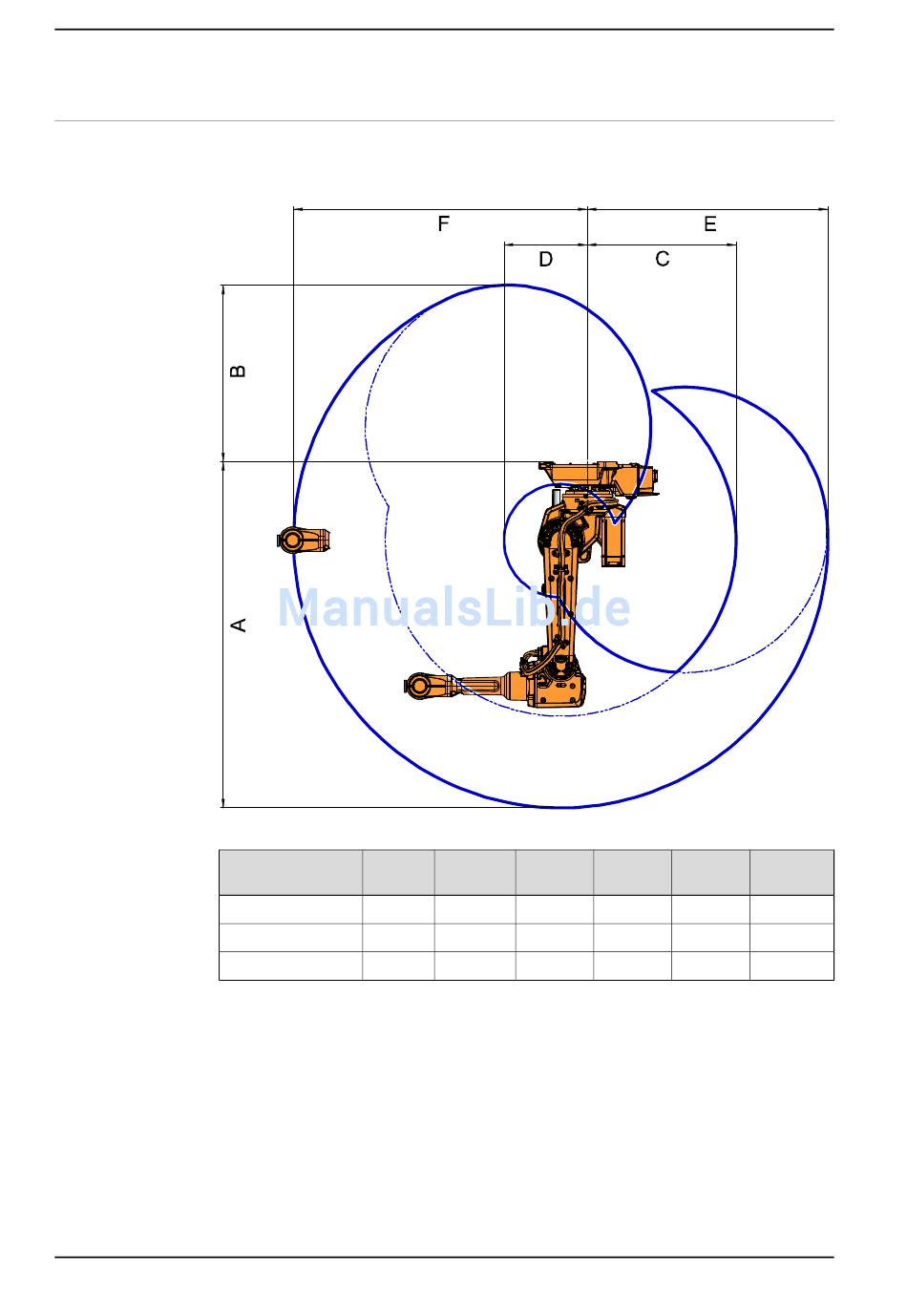

Die Abbildung zeigt den uneingeschränkten Arbeitsbereich bei hängender Montage
des Roboters.
xx0900000195
Variante
IRB 2600 - 20/1.65
IRB 2600 - 12/1.65
IRB 2600 - 12/1.85
Fortsetzung auf nächster Seite
66
Position
A
1948 mm
1948 mm
2148 mm
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Position B Position C Position D
993 mm 837 mm 469 mm
993 mm 837 mm 469 mm
1174 mm 967 mm 506 mm
Position E Position F
1353 mm 1653 mm
1353 mm 1653 mm
1553 mm 1853 mm
3HAC035504-003 Revision: E
