Belastung des Fundaments, Roboter

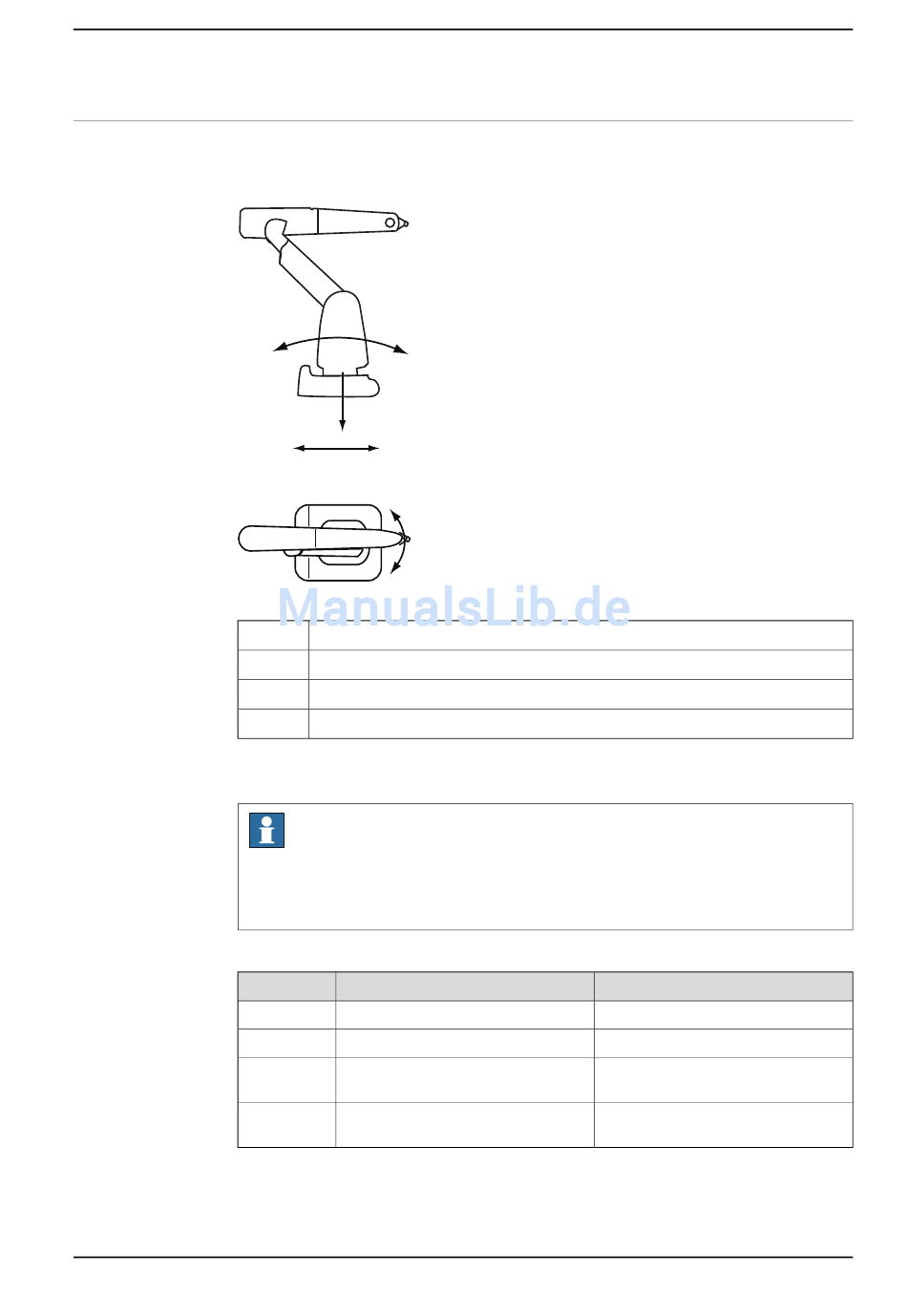

Die Abbildung veranschaulicht die Richtungen der Belastungskräfte des Roboters.
Diese gelten für alle bodenmontierten und hängenden Roboter.
xx1100000521
F
F
T
T
Die Tabelle gibt die unterschiedlichen Kräfte und Drehmomente an, denen der
Roboter bei unterschiedlichen Arbeiten ausgesetzt ist.
Stehend montiert
Kraft
Kraft xy
Kraft z
Drehmoment
xy
Drehmoment
z
3HAC035504-003 Revision: E
T
xy
F
z
F
xy
T
z
Kraft in die jeweilige Richtung der XY-Ebene
xy
Kraft in der Z-Ebene
z
Biegemoment in die jeweilige Richtung der XY-Ebene
xy
Biegemoment in der Z-Ebene
z
Hinweis
Diese Kräfte und Drehmomente sind Extremwerte, die während des Betriebs
selten erreicht werden. Außerdem werden die Maximalwerte niemals gleichzeitig
erreicht!
Dauerbelastung (Betrieb)
±2330 N
2750 ±1420 N
±3360 Nm
±1120 Nm
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.2.1 Vor der Installation
Max. Last (Not-Aus)
±5450 N
2750 ±3970 N
±7690 Nm
±3050 Nm
Fortsetzung auf nächster Seite
Fortsetzung
61
