3.4.7 Ölwechsel Getriebe Achse 5 und 6
Sitz der Ölstopfen
Die Getriebe Achse 5 und 6 befinden sich in der Handgelenkeinheit.

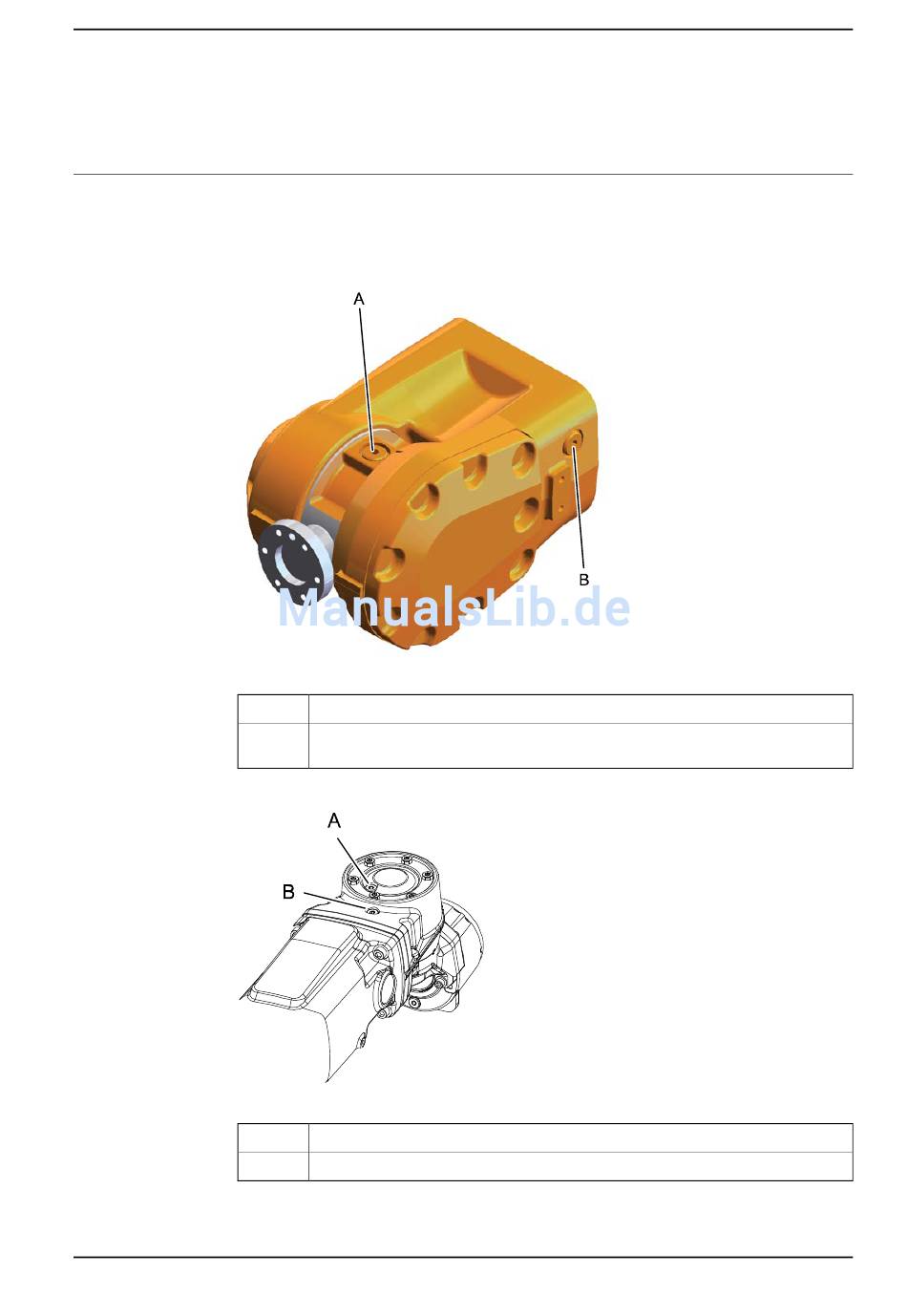

Die Ölstopfen werden in der folgenden Abbildung gezeigt.
In der Abbildung wird die Handgelenkvariante 12/20 kg gezeigt
xx0900000139
A
B
Handgelenk IRB 2600ID abgebildet in Position für das Auffüllen.
xx1000000987
A
B
3HAC035504-003 Revision: E
Ölstopfen, Kippgehäuse
Ölstopfen, Handgelenk (auch als Lufteinlass beim Ablassen von Öl aus Ölstopfen
A verwendet)
Ölstopfen, Auffüllen
Ölstopfen, Ablassen
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
3.4.7 Ölwechsel Getriebe Achse 5 und 6
Fortsetzung auf nächster Seite
