ABB IRB 2600 Produkthandbuch Seite 320

4 Reparatur
4.7.3 Austauschen von Motor Achse 5 - IRB 2600ID
Fortsetzung
11
12
Fortsetzung auf nächster Seite
320

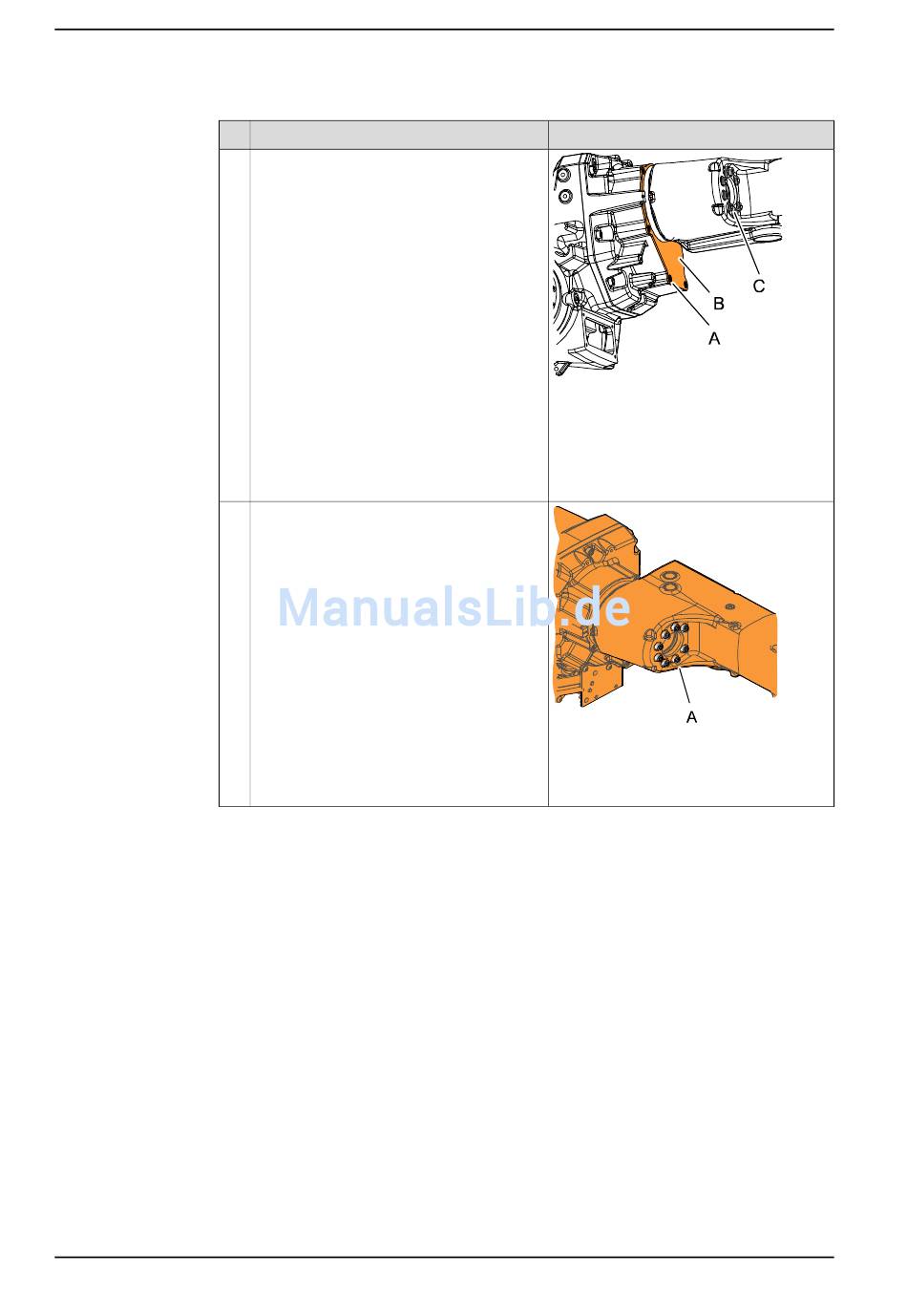

Aktion
Entfernen Sie die Befestigungsschrauben,
mit denen die Abdeckung am Armgehäuse
befestigt ist.
Entfernen Sie die Befestigungsschrauben
(8 Stück), mit denen das Rohr des Armge-
häuses befestigt ist.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Info
xx1000001001
Teile:
A Befestigungsschrauben (6 Stück)
B Abdeckung
C Befestigungsschrauben (8 Stück)
zur Befestigung des Armrohrs
xx1000000936
Teile:
• A: Befestigungsschrauben (8
Stück)
3HAC035504-003 Revision: E
