3HAC035504-003 Revision: E

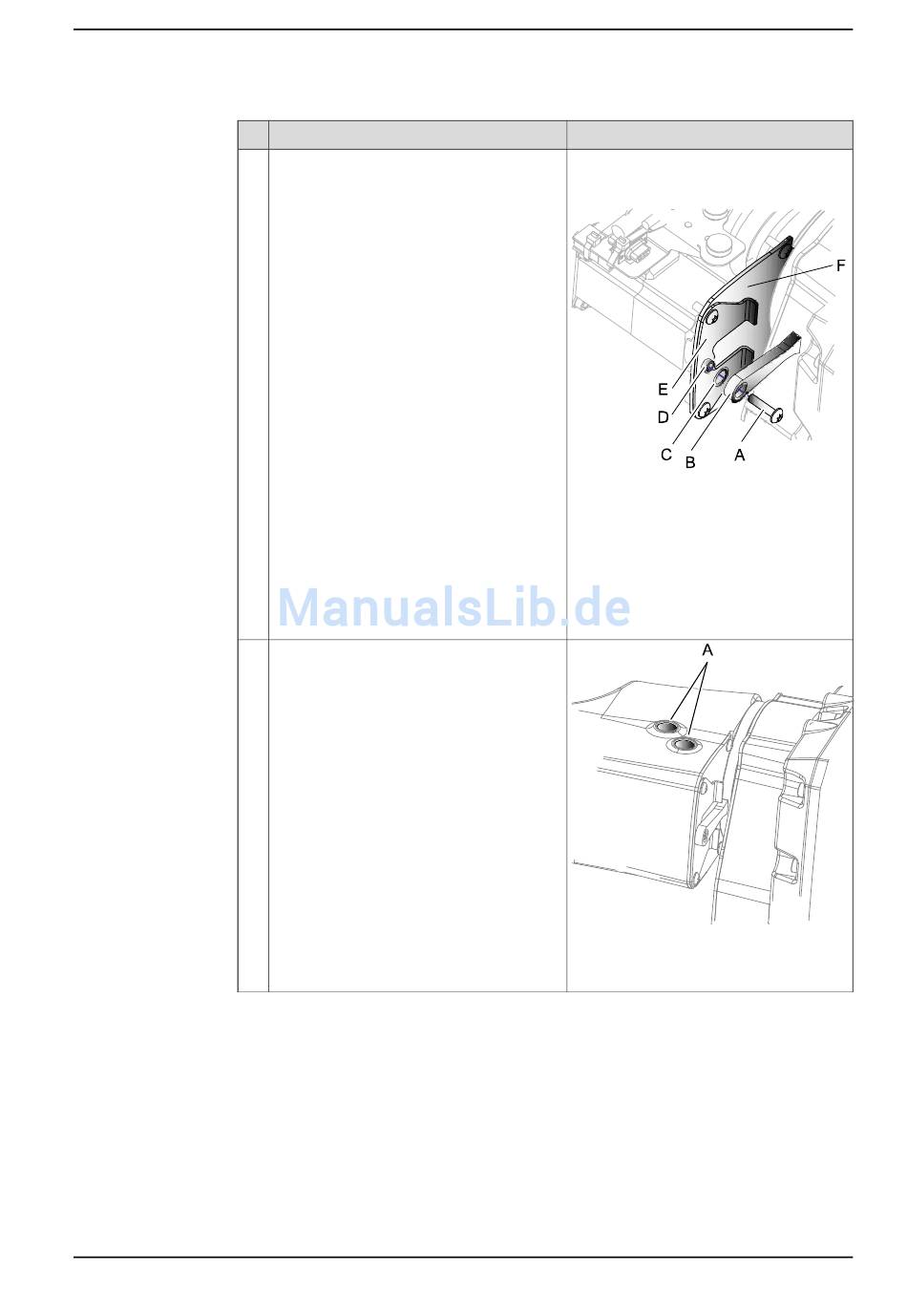

4.3.3 Austauschen des Kabelbaums im Oberarm - IRB 2600ID
Aktion
Entfernen Sie mechanischen Anschlag,
Halterung und Abdeckung.
Entfernen Sie die beiden VK-Abdeckungen
über den Befestigungsschrauben, mit denen
der Kabelbaum am Armrohr befestigt ist.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
Info
Siehe Abschnitt:
• Austauschen von Motor Achse 5 -
IRB 2600ID auf Seite 317
xx1000000879
Teile:
A Befestigungsschrauben (5 Stück)
B Mechanischer Anschlag
C O-Ring
D Distanzring
E Halterung
F Abdeckung
xx1000000934
Teile:
A VK-Abdeckungen (2 Stück)
Fortsetzung auf nächster Seite
