Installation, Lüfter an Motor Achse 1 und 2
Verwenden Sie dieses Verfahren, um die Lüftereinheit am Motor Achse 1 und 2 zu
installieren.
1
2
3
4
5
6
7
3HAC035504-003 Revision: E
2.5.1 Installation einer Lüftereinheit für Motoren (Option)
Aktion
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung zum Roboter
• pneumatische Druckversorgung zum
Roboter
• Druckluftzufuhr zum Roboter
Vor dem Betreten des Arbeitsbereichs des Ro-
boters.
Entfernen Sie die hintere Platte des Lüftergehäu-
ses.
Platzieren Sie das Lüftergehäuse um Motor
Achse 1 und 2.
Bringen Sie die hintere Platte des Lüftergehäu-
ses wieder an.
Tipp
Gilt nur für Lüfter montiert an Achse 1!
Wenn zwischen Motor und Roboter zu wenig
Platz vorhanden ist, kann ein Teil des Lüfterge-
häuses entfernt werden.
Schieben Sie das Lüftergehäuse soweit, dass
es mit dem Anschlusskasten eine Flucht bildet.
Montieren Sie das Lüftergehäuse mit zwei
M6x25 Befestigungsschrauben.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Hinweis
Siehe die Abbildung in:
• Lüfter auf Seite 100
Siehe die Abbildung in:
• Lüfter auf Seite 100
Siehe die Abbildung in:
• Lüfter auf Seite 100

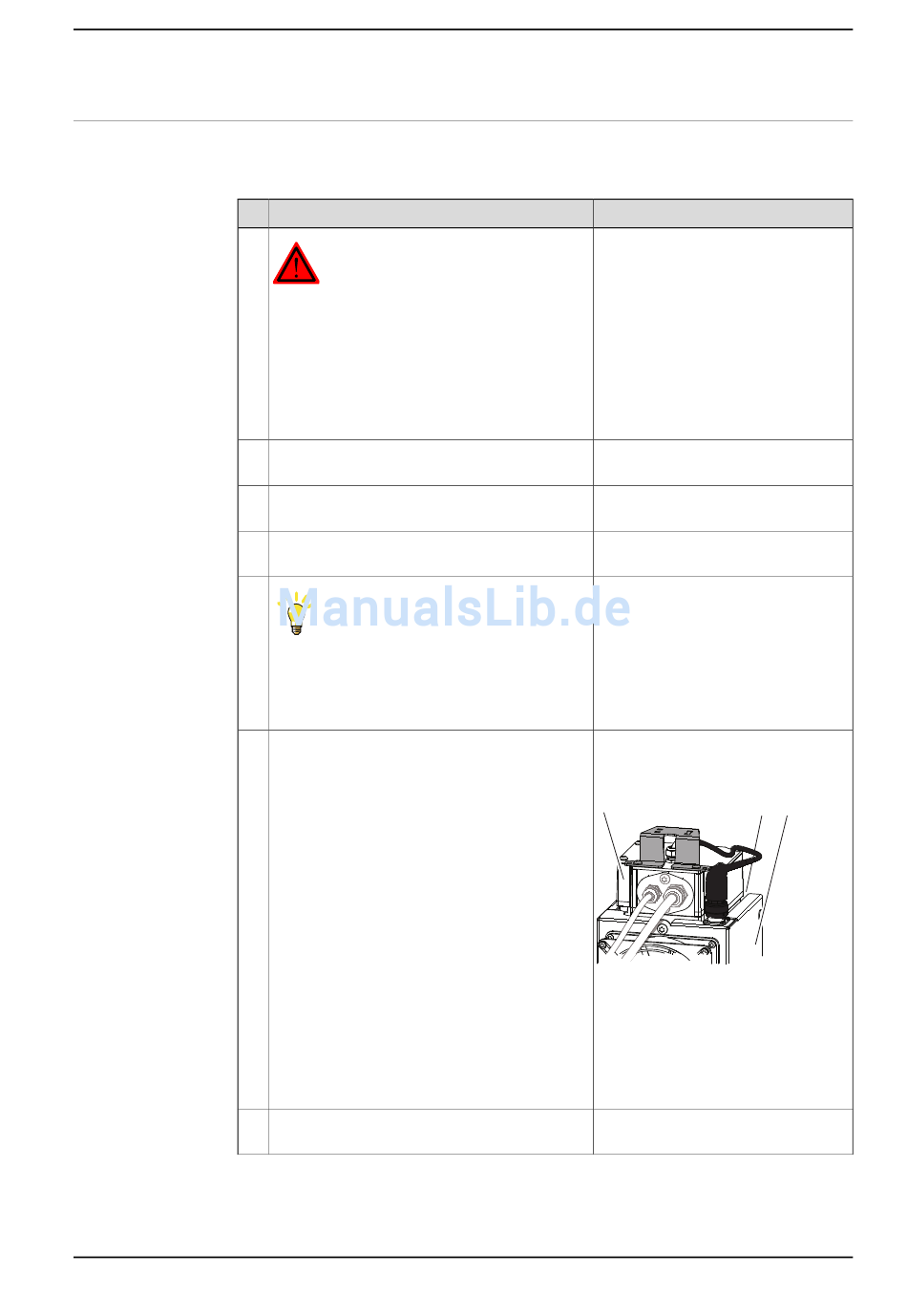

Richten Sie den oberen Teil des Lüf-
ters am unteren Teil des Anschluss-
kastens aus.
A
xx1000000124
Teile:
• A: Anschlusskasten
• B: Position, in der der Lüfter mit
dem Anschlusskasten eine
Flucht bildet.
• C: Lüfter
Fortsetzung auf nächster Seite
Fortsetzung
B C
