Sitz des Kabelbaums
In den Abbildungen wird der Sitz des Kabelbaums im Sockel, Rahmen und Unterarm
gezeigt.

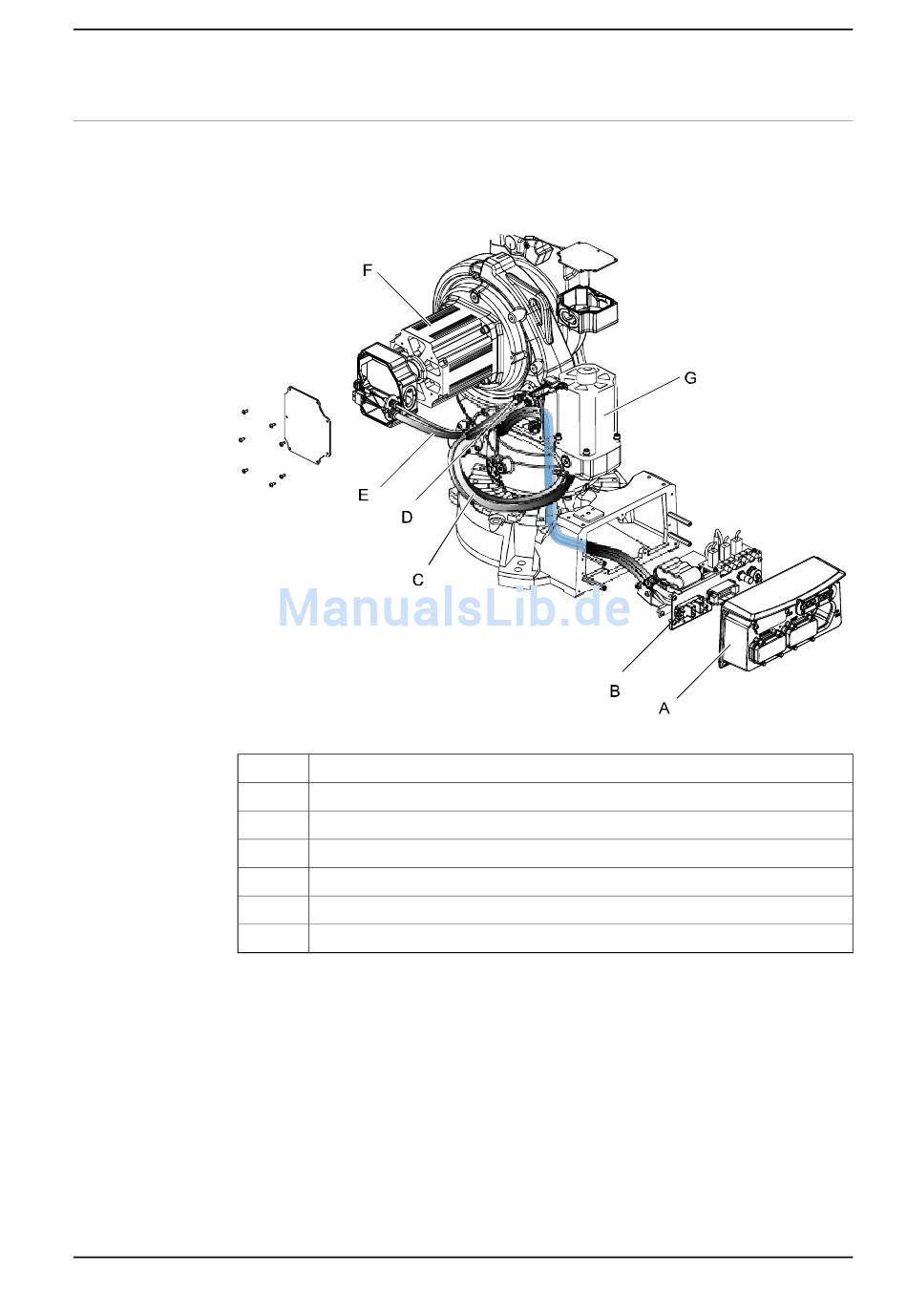

Kabelbaum, Sockel und Rahmen
xx0900000009
A
B
C
D
E
F
G
3HAC035504-003 Revision: E
Abdeckung Sockel
Halterung
Kabelbaum
Motorkabel Achse 1
Motorkabel Achse 2
Motor Achse 2
Motor Achse 1
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
4.3.2 Einbauen des kompletten Kabelbaums
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
209
