3.4.6 Ölwechsel, Getriebe Achse 4
Sitz der Ölstopfen
Das Getriebe Achse 4 befindet sich an der Vorderseite des Oberarmgehäuses.

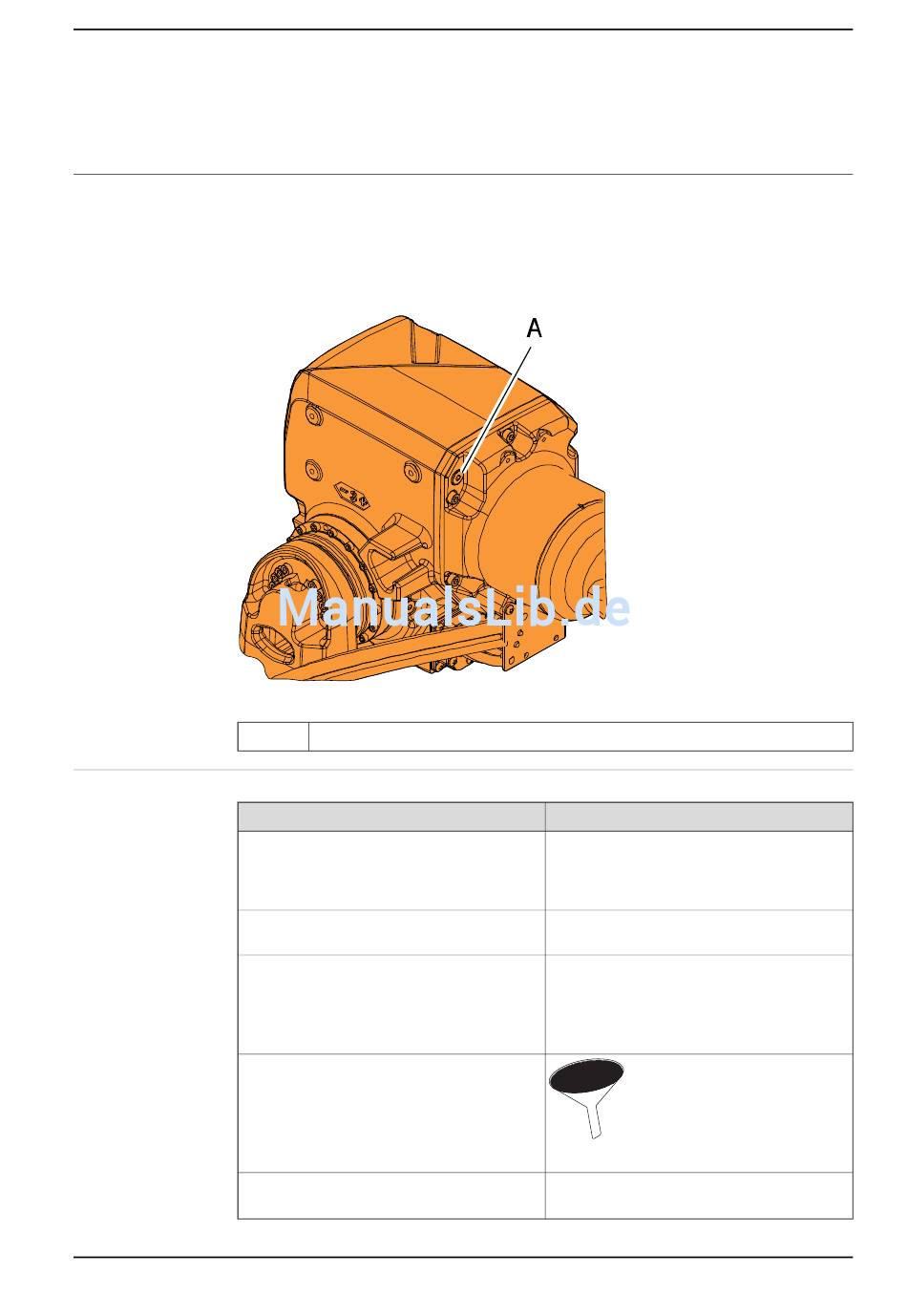

Die Ölstopfen werden in der folgenden Abbildung gezeigt.
Die Abbildung zeigt das Modell IRB 2600 Standard. Die Position der Ölstopfen ist
jedoch bei Modell IRB2600ID identisch.
xx0900000311
A
Erforderliche Ausrüstung
Geräte
Schmieröl
Ölauffangbehälter
Kunststoffschlauch
Trichter
Standardwerkzeugsatz
3HAC035504-003 Revision: E
Ölstopfen, zum Auffüllen und Ablassen
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
3.4.6 Ölwechsel, Getriebe Achse 4
Hinweis
Informationen über den Öltyp, die Artikelnum-
mer und die Menge im Getriebe finden Sie in
Abschnitt Öltyp und -menge in den Getrieben
auf Seite 154
Der Behälter muss so groß sein, dass er das
gesamte Öl aufnehmen kann.
Zum Entlüften des Getriebes beim Ablassen
des Öls. Geeignet ist ein Schlauch, wie er
gewöhnlich für Druckluft verwendet wird.
Länge: mindestens 300 mm. Durchmesser:
5 mm.
xx1200000862
Der Inhalt wird im Abschnitt
zeuge auf Seite 389 beschrieben.
Fortsetzung auf nächster Seite
3 Wartung
Standardwerk-
