ABB IRB 2600 Produkthandbuch Seite 352

4 Reparatur

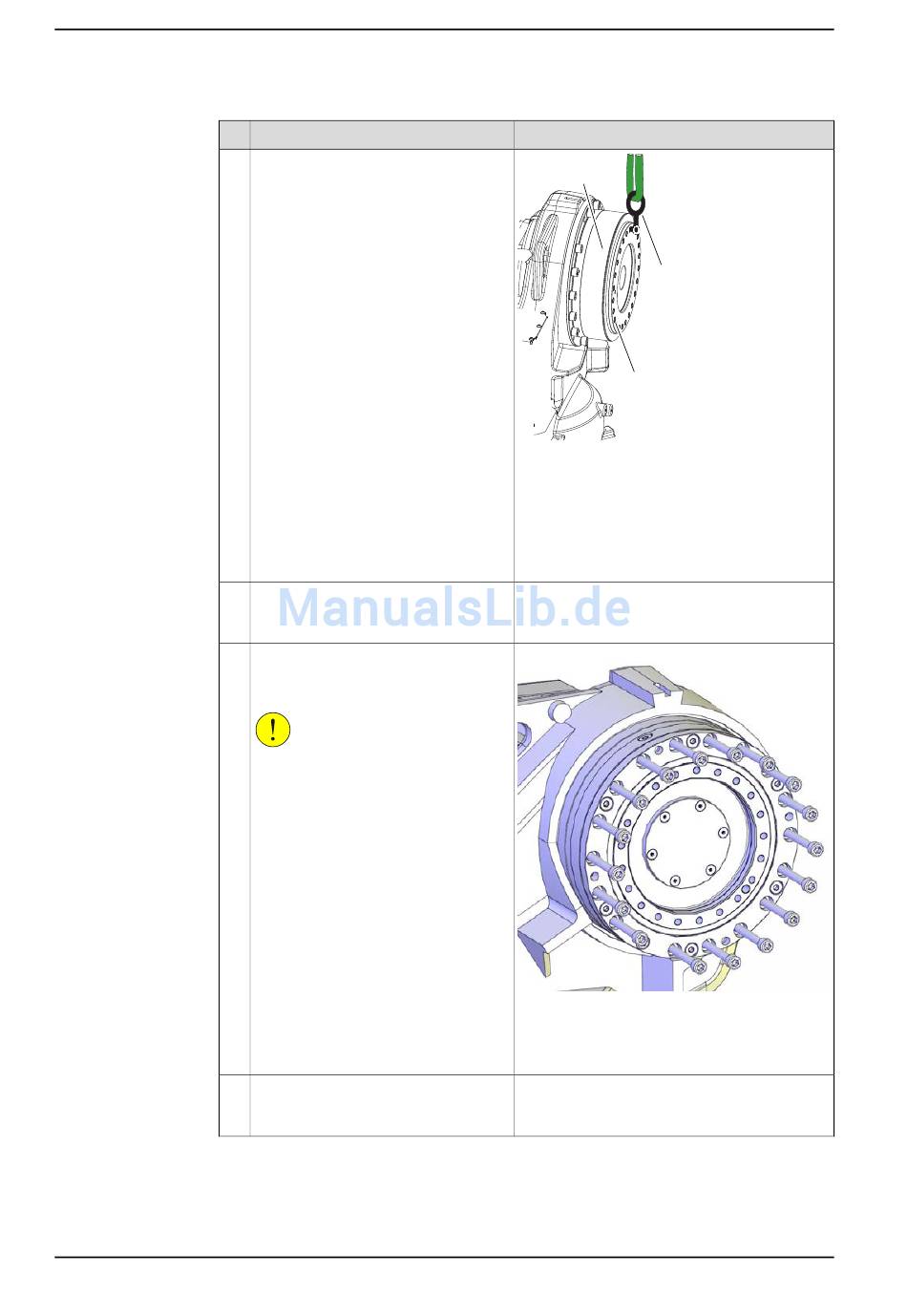

4.8.2 Austauschen von Getriebe Achse 2
Fortsetzung
11
12
13
14
Fortsetzung auf nächster Seite
352
Aktion
Montieren Sie einen Hebeanschlag in
der obersten Bohrung für die Befesti-
gungsschrauben, mit denen der Unter-
arm am Getriebe gesichert wird.
Sichern Sie das Getriebe mit einer
Rundschlinge über einen Traversen-
kran oder ein ähnliches Gerät.
Lösen Sie die Befestigungsschrauben
und Unterlegscheiben, mit denen das
Getriebe am Rahmen befestigt ist.
VORSICHT
Beachten Sie, dass es sechs Schrau-
ben gibt, die nicht entfernt werden
dürfen! Durch diese sechs Schrauben
bleibt das Getriebe montiert. Das Ent-
fernen dieser Schrauben würde dazu
führen, dass das Getriebe auseinander-
fällt!
Entfernen Sie nur die Schrauben, mit
denen das Getriebe am Rahmen befes-
tigt ist, siehe Abbildung!
Bringen Sie Führungsstifte an, die da-
bei helfen, das Getriebe aus dem
Rahmen zu führen.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Hinweis
A
B
C
xx0800000445
Teile:
• A: Getriebe Achse 2
• B: Hebeanschlag
• C: Bohrungen für Befestigungsschrau-
ben, mit denen der Unterarm am Getrie-
be Achse 2 befestigt ist
xx1200000086
Siehe die Abbildung in:
• Position von Getriebe Achse 2 auf Sei-
te 348
3HAC035504-003 Revision: E
