2 Installation und Inbetriebnahme
2.5.1 Installation einer Lüftereinheit für Motoren (Option)
Fortsetzung
8
9
10
102
Aktion

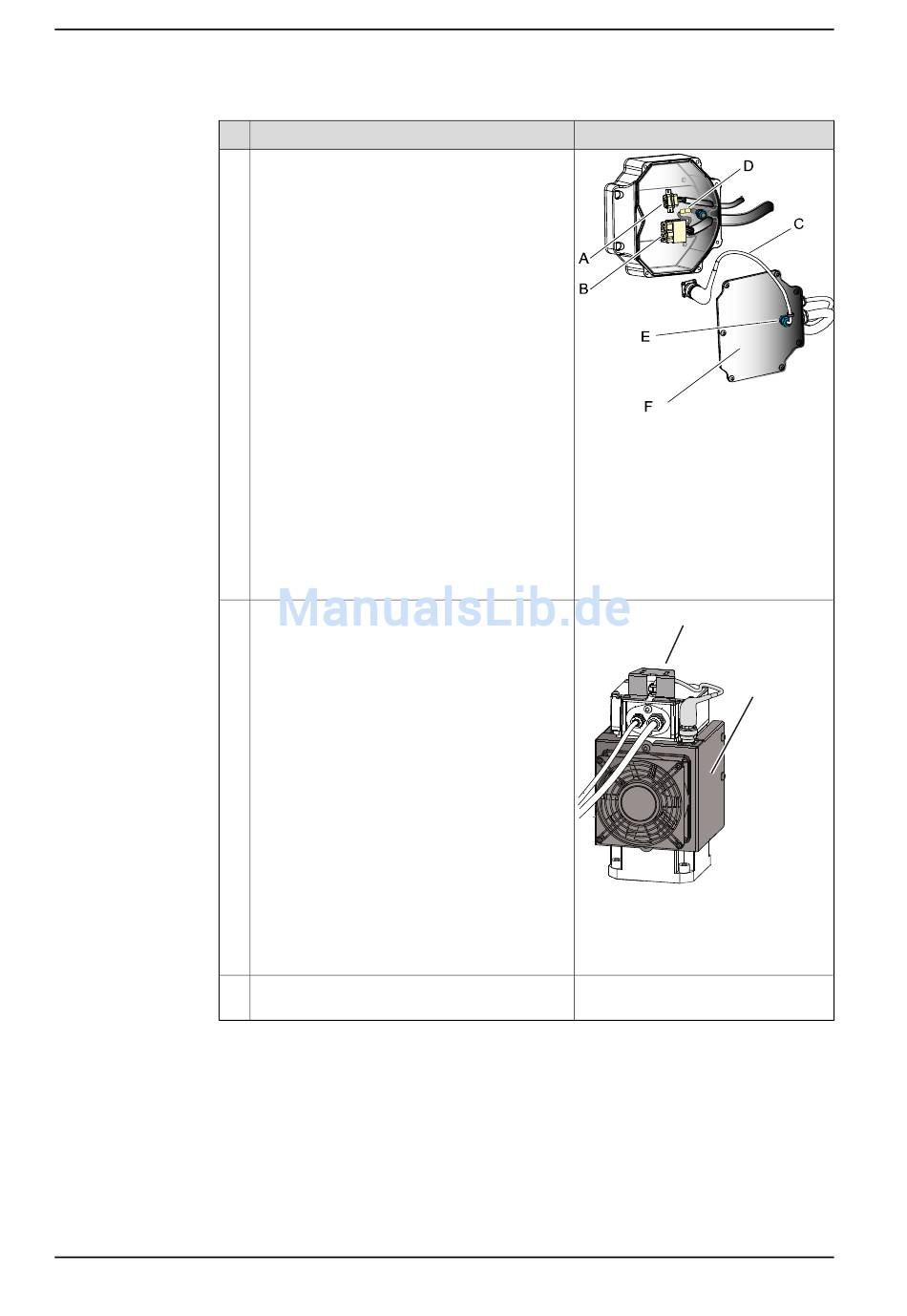

Schließen Sie den Lüfter-Steckverbinder an
Motor und Lüfter an.
Montieren Sie nach der Montage der Motorab-
deckung die Schutzabdeckung mit zwei Befes-
tigungsschrauben für die Motorabdeckung.
Befestigen Sie das Lüfterkabel mit einem Kabel-
binder an der Schutzabdeckung.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Hinweis
xx0900000405
Teile:
•
A: Steckverbinder, Signal
•
B: Steckverbinder, Leistung
•
C: Lüfterkabel
•
D: Steckverbinder, Lüfter
•
E: Kabelstopfbuchse
•
F: Motorabdeckung, mit Lüfter-
kabel
A
xx0900000406
Teile:
•
A: Schutzabdeckung
•
B: Lüfter
3HAC035504-003 Revision: E
B
