4 Reparatur
4.7.3 Austauschen von Motor Achse 5 - IRB 2600ID
Fortsetzung
14
15
16
17
18
Fortsetzung auf nächster Seite
326
Aktion
Bringen Sie die Abdeckung mit ihren beiden
inneren Befestigungsschrauben wieder an.
Montieren Sie die Halterung mit den übrigen
Befestigungsschrauben.
Tragen Sie Sikaflex 521FC auf die in der
Abbildung gezeigten Flächen auf.
Schließen Sie das Kabel zum Motor Achse
6 an.
Bringen Sie den mechanischen Anschlag
wieder an.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Info

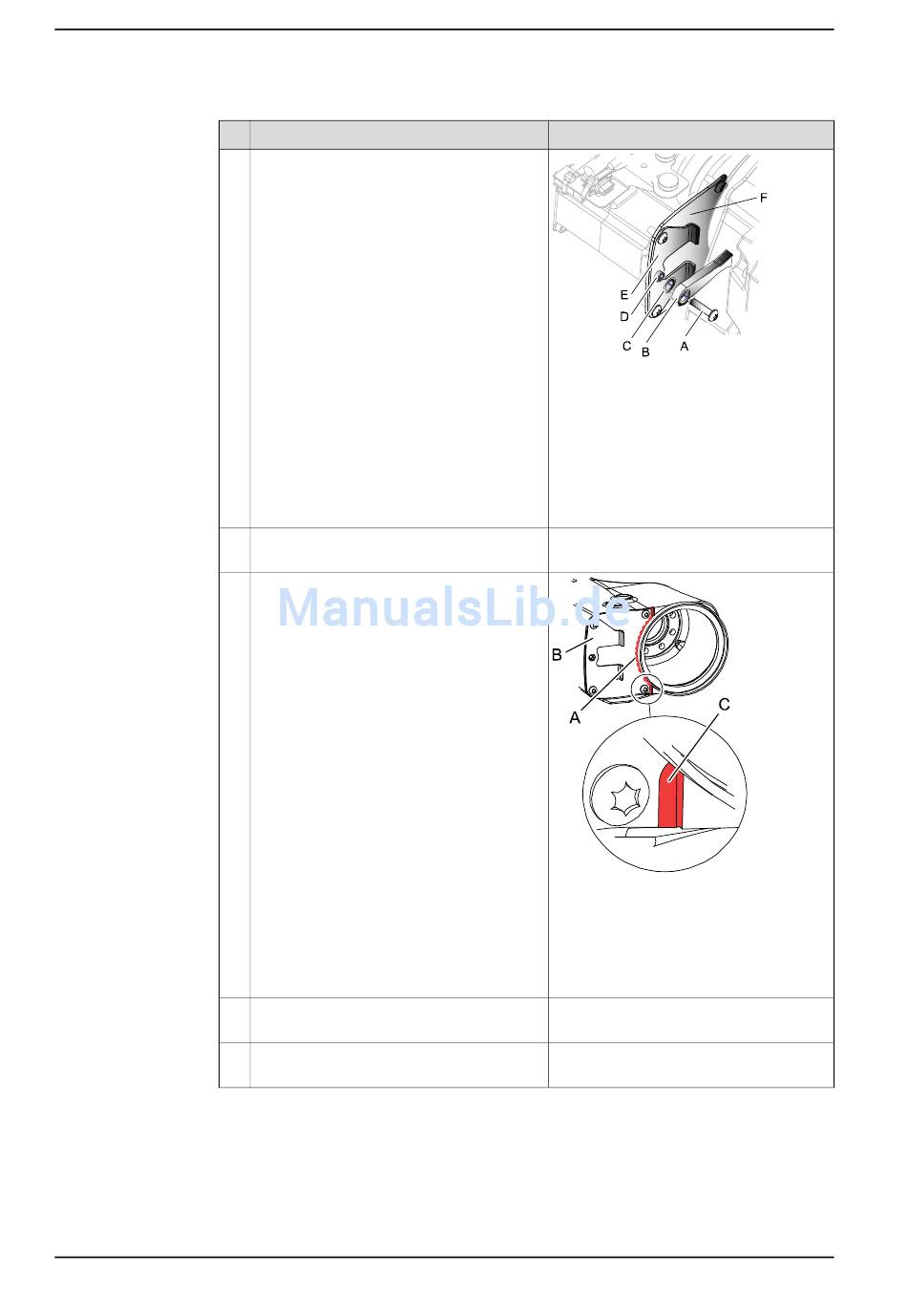

xx1000000879
Teile:
A Befestigungsschrauben (5 Stück)
B Mechanischer Anschlag
C O-Ring
D Distanzring
E Halterung
F Abdeckung
Weitere Details entnehmen Sie der Abbil-
dung oben.
xx1000001002
Teile:
A Sikaflex 521FC
B Abdeckung
C Fläche, auf die Sikaflex 521FC auf-
getragen werden soll
3HAC035504-003 Revision: E
