4 Reparatur
4.7.1 Ausbauen der Motoren
Fortsetzung

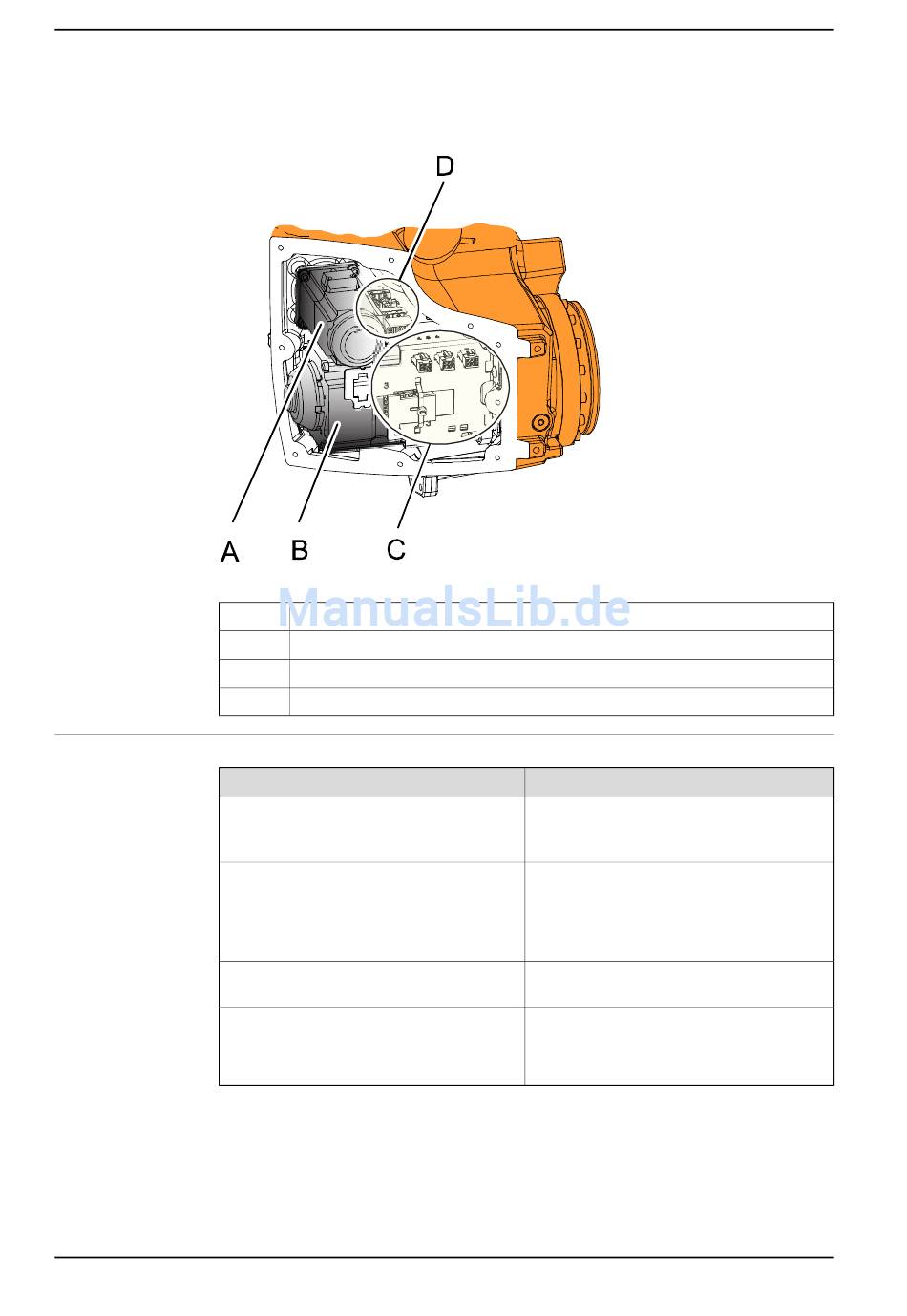

IRB 2600ID
xx1000000991
A
B
C
D
Erforderliche Ausrüstung
Geräte
Gewindestange
Innensechskantschraube mit erweiterter
Reichweite
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Fortsetzung auf nächster Seite
296
Motor Achse 4
Motor Achse 3
MP-Anschlüsse (siehe Markierungen für Achsen)
FP-Anschlüsse (siehe Markierungen für Achsen)
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Hinweis
2 St. Abmessung: M8.
Zum Herauspressen der Motoren Achse 1
und Achse 2 verwendet.
Erforderlich für:
•
Austausch Motor Achse 2: M6, Mindest-
länge 260 mm.
•
Austausch Motor Achse 3: M6, Mindest-
länge 160 mm.
Der Inhalt wird im Abschnitt
ge auf Seite 389
beschrieben.
Diese Prozeduren umfassen Verweise auf die
erforderlichen Werkzeuge.
3HAC035504-003 Revision: E
