ABB IRB 2600 Produkthandbuch Seite 330

4 Reparatur

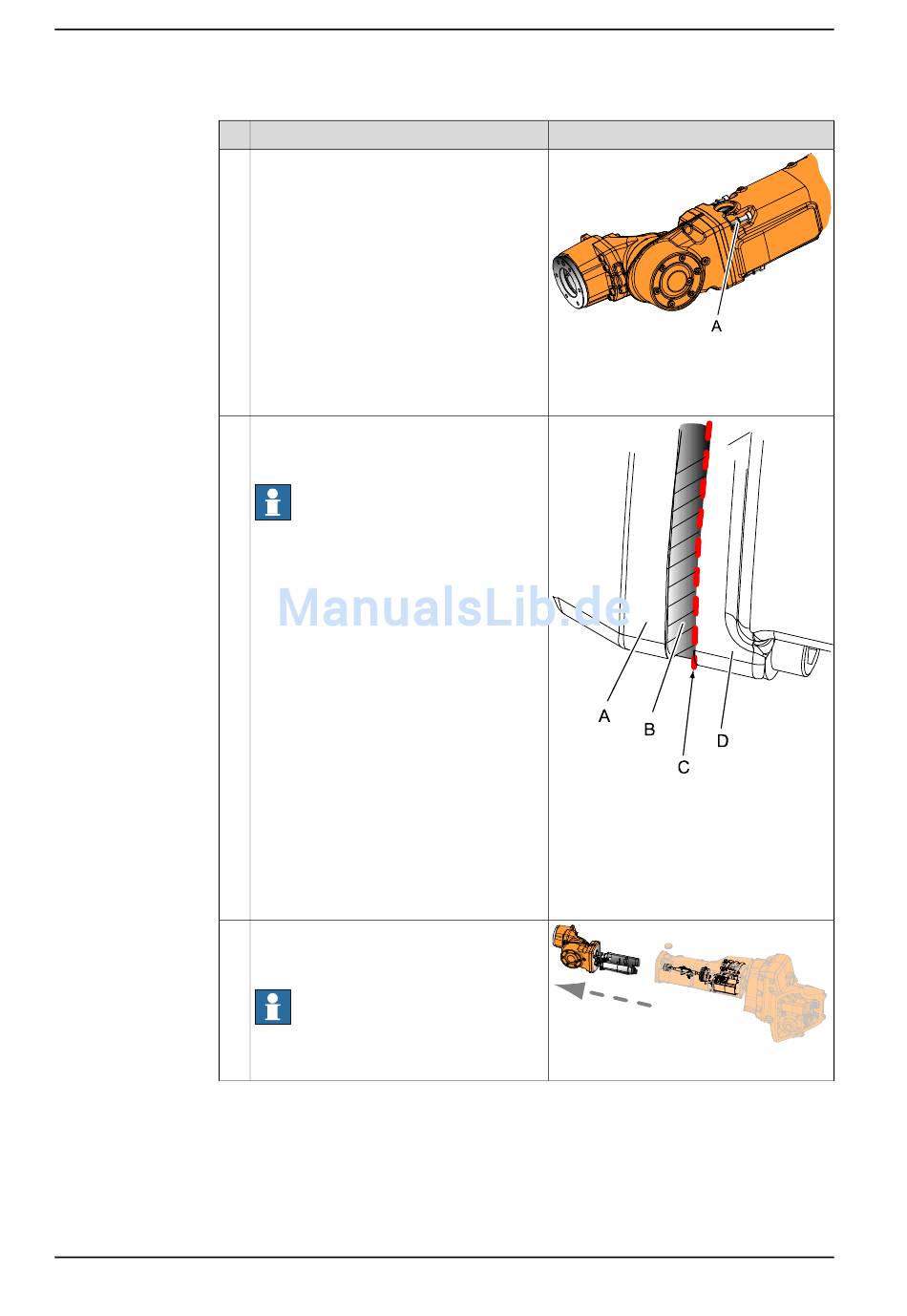

4.7.4 Austauschen von Motor Achse 6 und Handgelenkeinheit - IRB 2600ID
Fortsetzung
6
7
8
Fortsetzung auf nächster Seite
330
Aktion
Entfernen Sie die Befestigungsschrauben,
die das Handgelenk sichern.
Trennen Sie Handgelenk und Oberarmrohr
am markierten Teilungspunkt (entlang der
gepunkteten Linie in der Abbildung).
Hinweis
Im Handgelenk befindet sich Öl. Die Abde-
ckung wird nur mit Loctite gesichert. Beim
Öffnen an der falschen Stelle läuft Öl her-
aus.
Ziehen Sie das Handgelenk vorsichtig so
weit heraus, dass Sie die Kabel zum Motor
Achse 6 abtrennen können.
Hinweis
Das Handgelenk ist auf zylindrischen Stiften
befestigt.
© Copyright 2009-2014 ABB. Alle Rechte vorbehalten.
Info
xx1000000875
Teil:
• A: Befestigungsschrauben (4
Stück)
xx1000000933
Teile:
• A: Handgelenk
• B: Abdeckung (mit Loctite an das
Handgelenk geklebt)
• C: Teilungspunkt
• D: Oberarmrohr
xx1000000876
3HAC035504-003 Revision: E
