2.6 Installationsoptionen

2.6.1 Installieren eines Erweiterungsbehälters
Einführung zum Erweiterungsbehälter
Der Erweiterungsbehälter ist an hängend montierten Robotern erforderlich, um
sicherzustellen, dass die Ölmenge in Getriebe Achse 1 für alle wichtigen Teile
ausreicht. Bei Robotern, die für die hängende Montage bestellt werden, ist der
Erweiterungsbehälter bei der Lieferung bereits installiert.

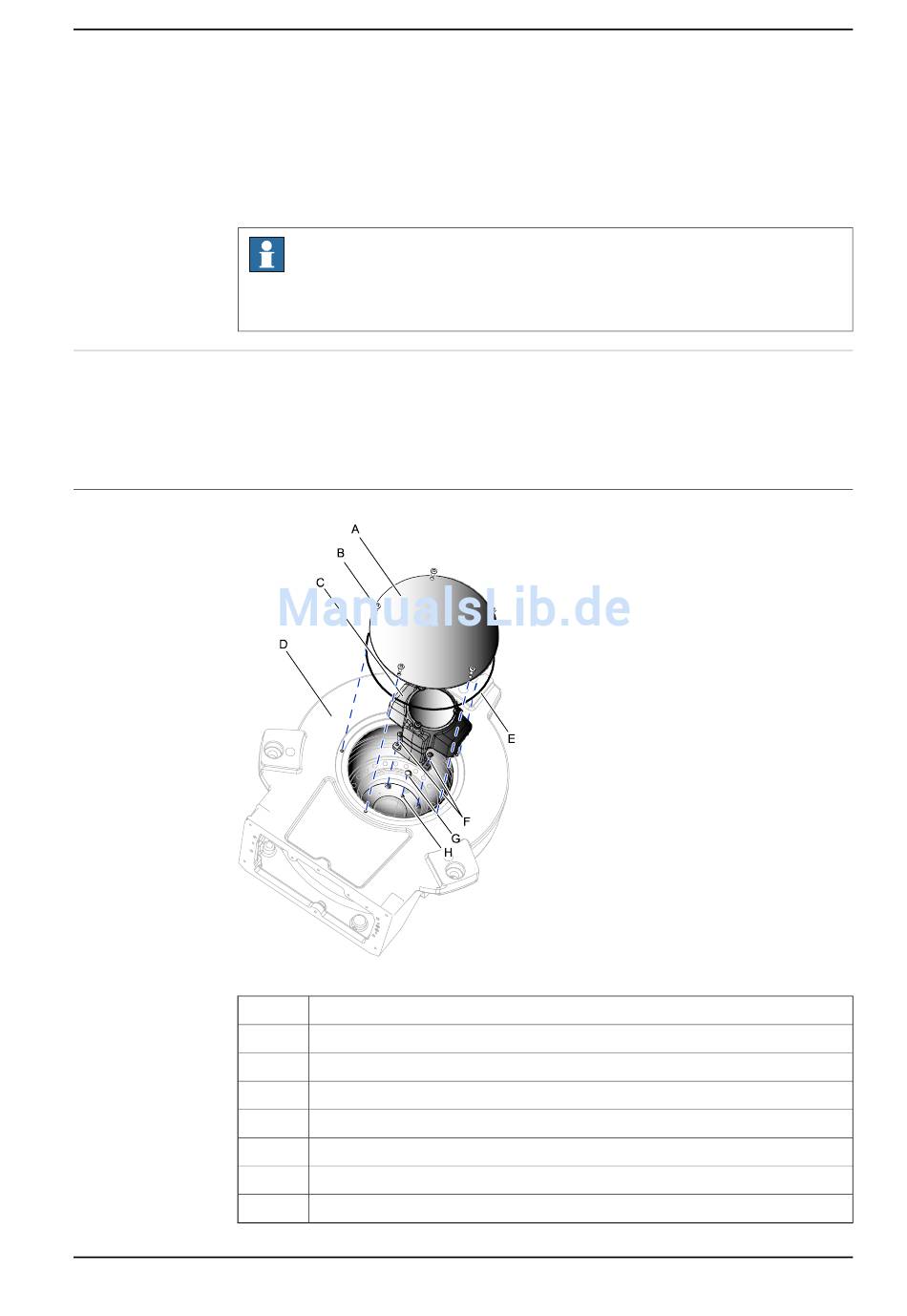

Erweiterungsbehälter
xx1000000318
A
B
C
D
E
F
G
H
3HAC040585-003 Revision: C
Hinweis
Dieser Abschnitt gilt nicht für Typ C. Der Erweiterungsbehälter ist bei diesem
Typ nicht erforderlich.
Abdeckung
Befestigungsschraube M6x16, Klasse 8.8-A2F (5 Stück)
Erweiterungsbehälter mit Abdeckung
Basis
O-Ring D220x5
Befestigungsschraube M5x20, Klasse 8.8-A2F und Unterlegscheibe (2+2 Stück)
O-Ring D1=9,5 D2=1,6
Ölstopfen (muss entfernt werden)
