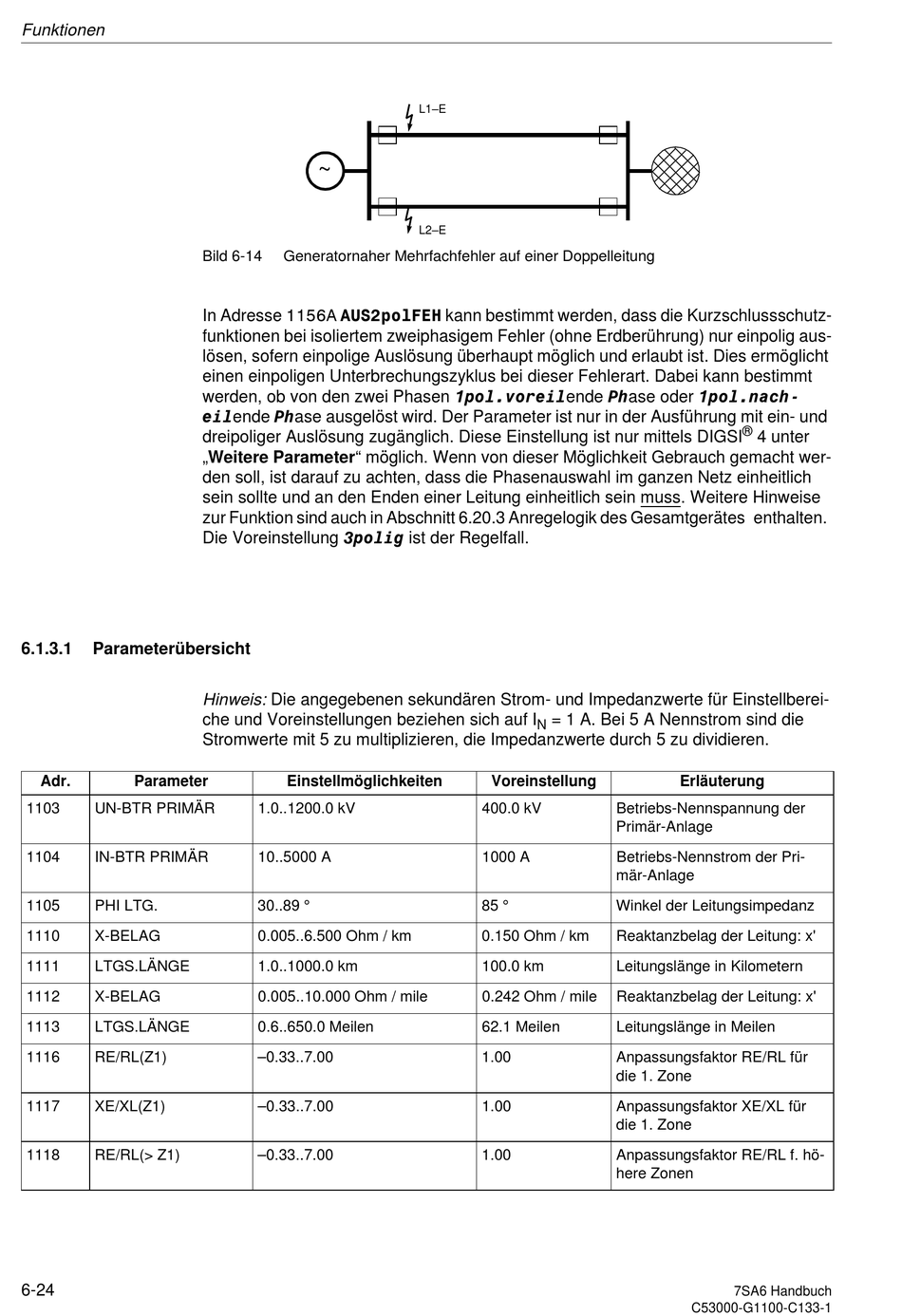

Bild 6-14
Generatornaher Mehrfachfehler auf einer Doppelleitung
In Adresse $ $86SRO)(+ kann bestimmt werden, dass die Kurzschlussschutz-
funktionen bei isoliertem zweiphasigem Fehler (ohne Erdberührung) nur einpolig aus-
lösen, sofern einpolige Auslösung überhaupt möglich und erlaubt ist. Dies ermöglicht
einen einpoligen Unterbrechungszyklus bei dieser Fehlerart. Dabei kann bestimmt
werden, ob von den zwei Phasen SROYRUHLOende 3Kase oder SROQDFK
HLOende 3Kase ausgelöst wird. Der Parameter ist nur in der Ausführung mit ein- und
dreipoliger Auslösung zugänglich. Diese Einstellung ist nur mittels DIGSI
„Weitere Parameter" möglich. Wenn von dieser Möglichkeit Gebrauch gemacht wer-
den soll, ist darauf zu achten, dass die Phasenauswahl im ganzen Netz einheitlich
sein sollte und an den Enden einer Leitung einheitlich sein muss. Weitere Hinweise
zur Funktion sind auch in Abschnitt 6.20.3 Anregelogik des Gesamtgerätes enthalten.
Die Voreinstellung SROLJ ist der Regelfall.
Hinweis: Die angegebenen sekundären Strom- und Impedanzwerte für Einstellberei-
che und Voreinstellungen beziehen sich auf I
Stromwerte mit 5 zu multiplizieren, die Impedanzwerte durch 5 zu dividieren.
Einstellmöglichkeiten
1.0..1200.0 kV
10..5000 A
30..89 °
0.005..6.500 Ohm / km
1.0..1000.0 km
0.005..10.000 Ohm / mile
0.6..650.0 Meilen
–0.33..7.00
–0.33..7.00
–0.33..7.00
L1–E
L2–E
= 1 A. Bei 5 A Nennstrom sind die
N
Voreinstellung
400.0 kV
1000 A
85 °
0.150 Ohm / km
100.0 km
0.242 Ohm / mile
62.1 Meilen
1.00
1.00
1.00
®
4 unter
Erläuterung
Betriebs-Nennspannung der
Primär-Anlage
Betriebs-Nennstrom der Pri-
mär-Anlage
Winkel der Leitungsimpedanz
Reaktanzbelag der Leitung: x'
Leitungslänge in Kilometern
Reaktanzbelag der Leitung: x'
Leitungslänge in Meilen
Anpassungsfaktor RE/RL für
die 1. Zone
Anpassungsfaktor XE/XL für
die 1. Zone
Anpassungsfaktor RE/RL f. hö-
here Zonen
