6.8 Externe Direkt- und Fernauslösung
6.8.1

Funktionsbeschreibung

Externe Auslösung
des örtlichen Leis-
tungsschalters
Fernauslösung des
Leistungsschalters
am Gegenende
7SA6 Handbuch
C53000-G1100-C133-1
Über einen Binäreingang kann ein beliebiges Signal von einer externen Schutz- oder
Überwachungseinrichtung in die Verarbeitung des 7SA6 eingekoppelt werden. Es
kann verzögert, gemeldet, und auf ein oder mehrere Ausgaberelais gegeben werden.
Auch eine Rückfallverzögerung ist einstellbar, damit auch bei einem sehr kurzen Steu-
erimpuls ein zuverlässiges Schalten des Leistungsschalters möglich ist. Bild 6-82
zeigt das Logikdiagramm. Wenn Gerät und Leistungsschalter für einzelpolige Steue-
rung vorgesehen sind, kann auch einpolig ausgelöst werden. Die Auslöselogik des
Gerätes stellt sicher, dass hierzu die Bedingungen für einpolige Auslösung erfüllt sind
(z.B. einpolige Auslösung zulässig, Wiedereinschaltgerät bereit).
Die externe Auslösung kann durch Parameter ein- und ausgeschaltet und über eine
Binäreingabe blockiert werden.

FNr
>Ext. AUS 3pol
 ≥1
FNr
>Ext. AUS L1

≥1
FNr
>Ext. AUS L2

≥1
FNr
>Ext. AUS L3
@YU@DIFPQQGVIB
2201
@DI
„1"
6VT

FNr
>Ext. AUS block

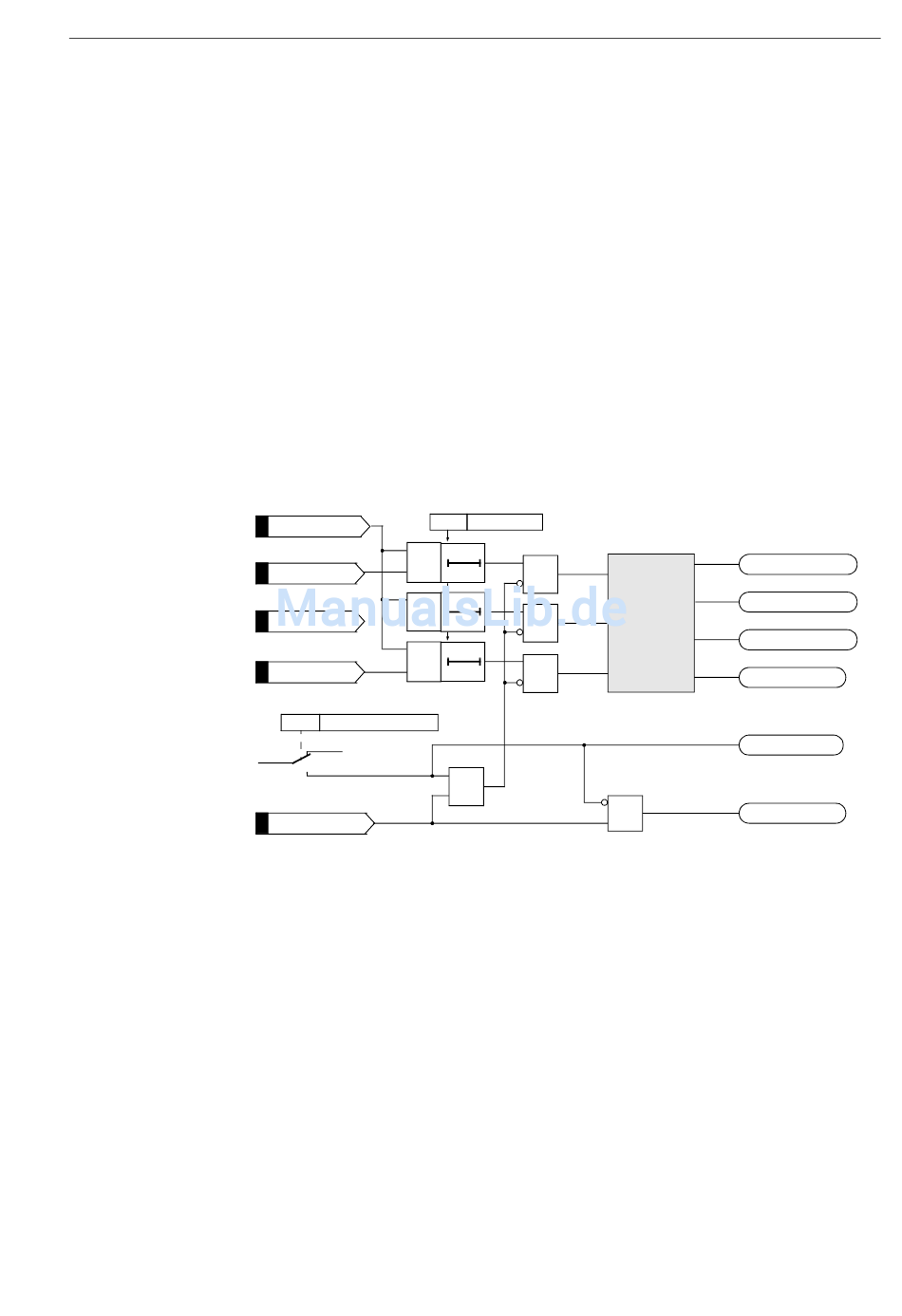

Bild 6-82 Logikdiagramm der externen örtlichen Auslösung
Für die Fernauslösung am Gegenende wird je gewünschter Übertragungsrichtung ein
Übertragungskanal benötigt. Hierzu können z.B. Lichtwellenleiterverbindungen ver-
wendet werden oder tonfrequenzmodulierte Hochfrequenzkanäle über Nachrichten-
kabel, TFH oder Richtfunk.
Soll das Auslösekommando des Distanzschutzes übertragen werden, benutzt man für
das Senden am einfachsten die Signalübertragungslogik, da diese bereits eine Ver-
längerung des Sendesignals ermöglicht, wie in Abschnitt 6.4.1.3 beschrieben. Es
kann natürlich auch jedes Kommando zur Ansteuerung des Senders verwendet wer-
den.
Für den Empfangskreis wird die externe örtliche Auslösung verwendet. Das Emp-
fangssignal wird auf einen Binäreingang gegeben, der auf die logische Binäreingabe
„!([W $86 SRO" rangiert ist. Wenn einpolige Auslösung erwünscht ist, können
auch die Binäreingaben „!([W $86 /", „!([W $86 /" und „!([W $86 /"
verwendet werden. Es gilt also auch hier Bild 6-82.
